Погружной расходомер ТИРЭС
Назначение
Погружной вихревой расходомер ТИРЭС предназначен для измерения расхода
жидкости, газа и пара в трубопроводах диаметром от 100 до 2000 мм, обеспечивая
высокие технические характеристики при низкой цене.
Обладая высокой точностью, микропроцессорным электронным блоком,
отсутствием подвижных частей и прочной конструкцией, погружной преобразователь
расхода ТИРЭС дает преимущества, основанные на более чем 15-летнем опыте
практического использования.
Исполнения
Погружной расходомер ТИРЭС выпускается в двух исполнениях:
- требующее сброса давления в трубопроводе при техническом
обслуживании преобразователя расхода;
- не требующее сброса давления в трубопроводе при техническом
обслуживании преобразователя расхода (с лубрикатором).
Основные преимущества
- Погружной преобразователь расхода ТИРЭС пригоден для измерения
расхода в трубопроводах диаметром от 100 до 2000 мм;
- Стоимость погружного преобразователя расхода ТИРЭС практически не
зависит от диаметра трубопровода, становясь весьма привлекательной от Ду150
в сравнении с полнопроходными расходомерами;
- Устанавливается быстро и просто, экономя до 75% затрат на
установку по сравнению с полнопроходными расходомерами;

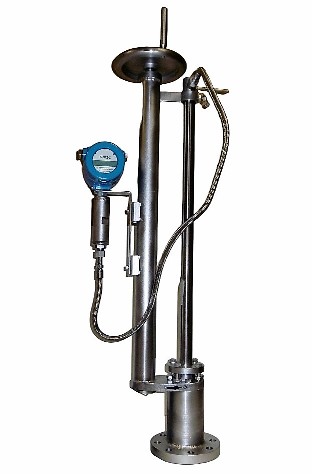

- Исполнение с лубрикатором позволяет устанавливать и извлекать
погружной преобразователь расхода ТИРЭС без остановки технологического
процесса;
- Нет подвижных частей - уменьшаются затраты на обслуживание;
- Калибровка и программирование на заводе для конкретного
применения.
| Технические характеристики: |
| Измеряемая среда: |
Температура, С: |
| Газ: |
-200...+450 |
| Пар: |
+101...+450 |
| Жидкость: |
+1... +450 |
| Избыточное давление, МПа (кгс/см2): |
до 50 (500) |
| Плотность, кг/м3, не менее: |
0,6 |
| Рабочие условия эксплуатации: |
| температура окружающей среды, °С: |
-55...+80 |
| относительная влажность воздуха, % при +35°С: |
до 95 |
| Основная относительная погрешность: |
для жидкости
- в диапазоне расходов от Qt до Qmax:
- в диапазоне расходов от Qmin до Qt:(Qt = 1,7*Qmin) |
± 1,5% ± 2% |
для газа
- в диапазоне расходов от Qt до Qmax:
- в диапазоне расходов от Qmin до Qt:(Qt = 1,7*Qmin) |
± 1,5% ± 2% |
для пара
- в диапазоне расходов от Qt до Qmax:
- в диапазоне расходов от Qmin до Qt:(Qt = 1,7*Qmin) |
± 2% ± 2,5% |
| Выходные сигналы:
- числоимпульсный сигнал с ценой импульса в зависимости от
типоразмера преобразователя расхода и параметров измеряемой
среды;
- цифровой выход с интерфейсом RS 485 ModBus RTU;
- токовой выход 4 - 20 мА + HART (в виде опции) |
| Взрывозащищенное исполнение:
- "взрывонепроницаемая оболочка" 1ExdIIC(Т1...T6)Х,
- "искробезопасная электрическая цепь"
1ExiaIIC(T1...T6)X |
|
Типоразмеры:
Ду 100... 2000 мм |
|
Поверка:
- межповерочный интервал 4 года;
- возможность поверки как на метрологических
стендах,
так и по беспроливной методике |
|
Динамический диапазон:
- для жидкости: 1:30
- для газа и пара: 1:20 |
|
Питание:
- источник постоянного тока 12...24 В,
- ток нагрузки до 150 мА (ном. 24 ±0,48) В |
|
