Расходомер ППД (поддержания пластового давления) ТИРЭС
Назначение
Расходомер (преобразователь расхода) ППД ТИРЭС предназначен для
измерения объема воды, закачиваемой в нагнетательные скважины систем поддержания
пластового давления на нефтяных месторождениях или используемой в сетях водо- и
теплоснабжения промышленных предприятий и объектов коммунального хозяйства.
Измеряемая среда:
- пластовая вода,
- подтоварная вода (поступающая с установок подготовки нефти),
- пресная вода (речная, озёрная),
- другие жидкости, неагрессивные к стали 12Х18Н10Т.

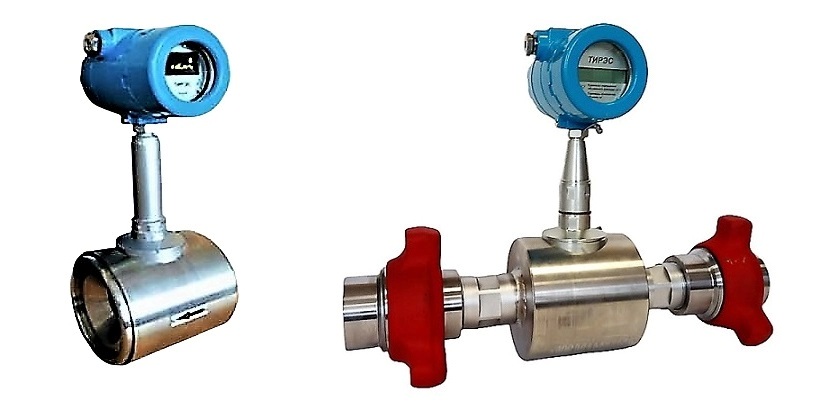

Варианты присоединения:
| Технические характеристики: |
| Измеряемая среда: |
Температура, С: |
| Жидкость: |
+1... +450 |
| Избыточное давление, МПа (кгс/см2): |
до 50 (500) |
| Рабочие условия эксплуатации: |
| температура окружающей среды, °С: |
-55...+80 |
| относительная влажность воздуха, % при +35°С: |
до 95 |
| Основная относительная погрешность для
жидкости: |
- в диапазоне расходов от Qt до Qmax:
- в диапазоне расходов от Qmin до Qt:(Qt = 1,7*Qmin) |
± 0,5% ± 1,5% |
| Выходные сигналы:
- числоимпульсный сигнал с ценой импульса в зависимости от
типоразмера преобразователя расхода и параметров измеряемой
среды;
- цифровой выход с интерфейсом RS 485 ModBus RTU;
- токовой выход 4 - 20 мА + HART (в виде опции); |
| Взрывозащищенное исполнение:
- "взрывонепроницаемая оболочка" 1ExdIIC(Т1...T6)Х,
- "искробезопасная электрическая цепь"
1ExiaIIC(T1...T6)X; |
| Типоразмеры:
Ду 15... 200 мм |
| Поверка:
- межповерочный интервал 4 года;
- возможность поверки как на метрологических
стендах,
так и по беспроливной методике; |
|
Динамический диапазон:
- для жидкости: 1:30 |
|
Питание:
- источник постоянного тока 12...24 В,
- ток нагрузки до 150 мА (ном. 24 ±0,48) В |
|
