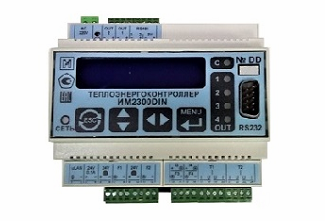

Теплоэнерго контроллер ИМ2300

Назначение

Прибор вторичный теплоэнергоконтроллер ИМ2300 (Гос. реестр № 14527-17) предназначен для измерений выходных сигналов измерительных преобразователей параметров измеряемой среды и последующих расчетов количества теплоносителя, тепловой энергии, расхода газа в стандартных условиях, расхода жидкости.

Области применения

• Тепловычислитель в системах учета тепловой энергии воды и пара
• Вычислитель объема газа в норм. куб.м
• Регистратор теплоэнергетических параметров.

Варианты исполнения:

• щитовое исполнение
• настенное исполнение
• исполнение с установкой на DIN-рейку

Прибор обеспечивает:

• преобразование сигналов датчиков, имеющих диапазоны изменения выходных сигналов 0 - 5 мА, 0 - 20 мА, 4 - 20 мА, 0 - 5 В, а также сопротивления термопреобразователей в цифровой код;
• преобразование сигналов датчиков, имеющих частотный или число-импульсный выходной сигнал в цифровой код;
• вычисление текущих значений теплоэнергетических параметров: температуры (в град. С), давления (в кПа (МПа) или кгс/кв.см (кгс/кв.м)), объемного расхода (в куб.м./час), массового расхода (в тонн/час) в рабочем диапазоне измерений подключенных датчиков;
• вычисление плотности (в кг/куб.м) и энтальпии (в кДж/кг) теплоносителя по данным датчиков температуры и давления, а также вычисление тепловой мощности (в Гкал/час или ГДж/час);
• вычисление объема газа в нормальных условиях (в н.куб.м/час);
• вычисление нарастающим итогом объема (в куб.м) или массы (в тн) энергоносителей и количества тепловой энергии (в Гкал или ГДж);
• регистрацию параметров во времени с заданным интервалом в энергонезависимом запоминающем устройстве и хранение их при отключении электропитания;
• индикацию текущих входных и вычисленных параметров, а также содержимого счетчиков с нарастающим итогом;
• передачу текущих и зарегистрированных в запоминающем устройстве параметров по запросу от ПЭВМ по интерфейсам RS232 или RS485 и работу в сети с интерфейсом RS485;
• позиционное регулирование (до 4 каналов);
• учет времени наработки;
• питание первичных преобразователей от источника с напряжением 24 В и током до 210 мА.
