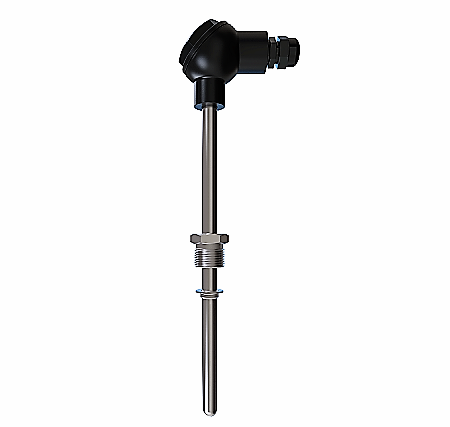

Искробезопасные датчики температуры (EXIA)
Искробезопасная цепь Ex i.
Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или
термические воздействия, возникающие в нормальном или аварийном режиме работы
электрооборудования, не вызывают воспламенения взрывоопасной смеси. Предлагаемые
датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный),
что сохраняет условия безопасности даже в случае одновременных и независимых
повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ
Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в
цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических
цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных
значений достигается за счет обязательного подключения датчика через барьер
искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная
электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по
ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Технические характеристики искробезопасных датчиков температуры (Exia)
| Номинальная статическая характеристика (НСХ): |
100П, Pt100 |
| Диапазон измеряемых температур Класс допуска
А:
Класс допуска В и С: |
–100…+450 °C, –60…+300 °C, –60…+85 °C.
–196…+500 °C, –60…+500 °C, –60…+85 °C. |
| Температура окружающей среды: |
–60…+85 °C |
| Условное давление: |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Показатель тепловой инерции: |
не более 10…30 с |
| Схема внутренних соединений проводников: |
4–х проводная |
| Исполнение сенсора относительно корпуса: |
изолированный |
| Материал коммутационной головки: |
пластмассовая, металлическая |
| Тип резьбового штуцера: |
метрическая резьба |
| Степень защиты: |
IP54 (IP65 – для датчиков с металлической головкой) |
| Материал защитной арматуры: |
сталь 12Х18Н10Т |
| Средний срок службы: |
не менее 10 лет |
| Маркировка взрывозащиты: |
0Ex ia IIC T1...T6 Ga |
|
