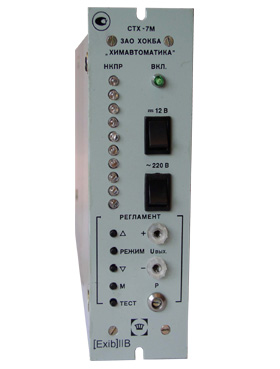

Сигнализаторы
термохимические СТХ-7М
ТУ У 33.2-00203016-026-2003
Область применения
Сигнализаторы СТХ-7М применяются в технологическом оборудовании (сушильные
камеры, термошкафы и пр.) лакокрасочного и других производств при
температуре воздушной среды до 200 °С.
Достоинства
- Работа при высоких температурах (до 200 °С).
- Высокая надежность, выдерживает перегрузки по концентрации.
- Высокая степень механической прочности.
- Наличие индикации изменения концентрации до 100 % НКПР (светодиодная линейка).
- Высокая надежность, обеспечиваемая применением современной микропроцессорной техники.
- Быстродействие, простота и удобство в эксплуатации.
Технические характеристики
| Наименование характеристики | |
|---|---|
| Пределы допускаемой основной абсолютной погрешности, % НКПР | + 7,5 |
| Диапазон измерений, % НКПР | от 0 до 50 |
| Время срабатывания сигнализации, не более, с | 15 |
| Время прогрева, не более, мин | 3 |
| Время работы в автоматическом режиме без обслуживания, не менее, ч | 240 |
| Мощность, потребляемая сигнализаторами, должна быть не более: | |
| в режиме тревоги, ВА | 10 |
| в дежурном режиме, ВА | 6 |
| Ток, потребляемый сигнализаторами от внешнего источника резервного питания, должен быть не более: | |
| в режиме тревоги, мА | 300 |
| дежурном режиме, мА | 250 |
| Средняя наработка на отказ, не менее, ч | 30 000 |
| Полный средний срок службы, не менее, лет | 10 |
| Габаритные размеры, не более: | |
| БПС-117, мм | 65 х 200 х 320 |
| ДТХ-117-1, мм | 65 х 170 |
| ДТХ-117-2, мм | 65 х 285 |
| Масса, не более: | |
| БПС-117, кг | 2,5 |
| ДТХ-117-1, кг | 0,8 |
| ДТХ-117-2, кг | 1,1 |
| Мощность коммутируемых внешних цепей, не более, ВА | 100 |
| Выходной унифицированный сигнал, мА | 4 - 20 |
| Температура контролируемой среды, °С | от 15 до 200 |
| Электропитание сигнализаторов осуществляется : | |
| основное - от сети переменного тока напряжением 220+22 В, частотой (50 + 1)Гц | |
| резервное - от внешнего источника постоянного тока напряжением 12,0+1,2 В | |
