Прибор УРОВЕНЬ-3Г
предназначен для измерения уровня сжиженного газа без
непосредственного контакта со средой в надземных стационарных и
передвижных резервуарах, объемом до 100 м3.
Прибор разработан
и изготовлен по Техническому заданию ГУП "Мособлгаз",
соответствует требованиям взрывозащищенности и допущен для
измерения во взрывоопасных зонах помещений и наружных установок.
Уровень и вид
взрывозащиты 2ЕxsicIIAT4X (Заключение ЦСВЭ ИГД N200.3.141 от
22.12.2000) Прибор может поставляться как в автономном
(индивидуальном), так и в стационарном исполнении.
Прибор имеет два
исполнения: прибор индивидуального пользования и Уровень3Г и
стационарный прибор Уровень3Г-Х. При стационарном исполнении
приборов возможно их объединение в единую сеть с выводом
информации на ПК через интерфейс RS-485 (RS-232).
Прибор
индивидуального пользования "УРОВЕНЬ-3Г"
-
поставляется
в полной заводской готовности и не требует поверки и
тарировки.
-
по
устойчивости к климатическим воздействиям соответствует
климатическому исполнению УХЛ 1.1 категории размещения 2 по
ГОСТ 15150-69 и предназначен для работы при температуре от -
5° С до + 50° С.
|
Внешний вид прибора
Габаритный чертеж |
|
Технические характеристики
|
Диапазон
измеряемого уровня сжиженного газа, мм |
от 50 до
3000 |
|
Погрешность
измерения уровня, мм |
±10 |
|
Максимальная
толщина стенки резервуара, мм |
20 |
|
Индикатор |
жидкокристаллический, цифровой |
|
Питание:
никелькадмиевые аккумуляторы 2,4 В, штук |
1 |
|
Время непрерывной
работы от источников питания, час |
не менее
3 |
|
Габаритные
размеры, мм (ширина, высота, глубина) |
92 х 170
х 40 |
|
Длина кабеля
ультразвукового датчика, мм |
850 |
|
Масса с
источниками питания, кг не более |
0,5 |
Устройство и
принцип работы прибора
Конструктивно
прибор выполнен в ударопрочном пластмассовом корпусе. На лицевой
панели корпуса находится жидкокристаллический цифровой индикатор
для отображения показаний, кнопка включения прибора и кнопки
коррекции.
В верхней боковой
части корпуса имеется вывод кабеля ультразвукового датчика.
Внутри корпуса расположен электронный блок, а также
никель-кадмиевые источники питания.
Конструкция
прибора позволяет осуществлять зарядку аккумуляторов,
находящихся непосредственно в корпусе прибора. Для этого на
боковой панели прибора предусмотрен специальный разъем для
подключения постоянного напряжения. При зарядке аккумулятора
светится зеленый индикатор. Источник постоянного напряжения
должен обеспечивать:
Uвых=
+10...+15 В, Iвых=0,5 А,
с выводом положительной полярности на внешнем электроде.
Запрещается
проводить зарядку блока питания прибора во взрывоопасных зонах.
Ультразвуковой
датчик выполнен в металлическом корпусе и оснащен магнитным
узлом крепления к резервуару.
Принцип работы
прибора основан на измерении временных задержек между сигналами
ультразвуковых импульсов генерируемых и принимаемых
пьезоэлектрическим датчиком.
|
|
|

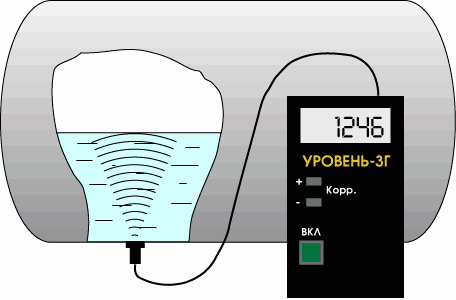

Схема измерения уровня
сжиженного газа с помощью прибора Уровень-3Г. |
|
