Наименование:
ЭССА-СО-СН4/N

Тип:
Стационарные газоанализаторы

ТУ:
–

Краткое тех. описание:
–

Цена ЭССА-СО-СН4/N:
Уточняйте по телефону или через обратную связь.

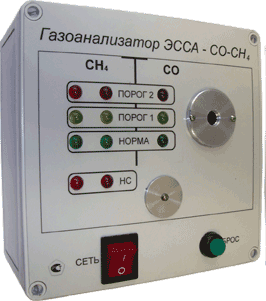

Стационарные газоанализаторы ЭССА-СО-СН4/N исполнение МБ

Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212 Выполнены в соответствии с РД 12-341-00

Назначение

Газоанализатор предназначен для измерения содержания оксида углерода (СО) и метана (СН₄) в воздухе рабочей зоны, сигнализации о двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.

Устройство

Газоанализатор состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим сенсором оксида углерода и N (1 или 2) измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем с числом жил не менее 3-х. Газоанализатор имеет два порога сигнализации для каждого измеряемого компонента. Конструкция газоанализатора предназначена для настенного монтажа.

Функции

измерение массовой концентрации оксида углерода (СО) с помощью электрохимического сенсора (Compact, производства MONOX Ltd, Великобритания), установленного в БИС;
измерение объемной доли метана с помощью термокаталитического сенсора, установленного в ИП;
сигнализация превышения измеряемыми концентрациями значений, заданных как пороги сигнализации: световая - отдельная для каждого измеряемого компонента (ПОРОГ 1, ПОРОГ 2); звуковая - общая для обоих измеряемых компонентов (ПОРОГ 2);
формирование независимых для каждого измеряемого компонента управляющих релейных сигналов при превышении измеряемыми концентрациями значений, заданных как пороги сигнализации;

Межповерочный интервал

Межповерочный интервал газоанализатора составляет 12 месяцев.

Гарантийный срок

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип измерения		CО	Электрохимический
Принцип измерения		СН₄	Термокаталитический
Диапазон измерения, мг/м³		СО, мг/м³	0 - 100
Диапазон измерения, мг/м³		СН₄, % об	0 – 2,5
Основная погрешность измерения, %	СО	0 – 20 мг/м³, приведенная	15
	СО	20 – 100 мг/м³, относительная	15
	СН₄	приведенная	10
Число порогов сигнализации		СО	2
Число порогов сигнализации		СН₄	2
Пороги сигнализации		СО, мг/м³	20; 100
Пороги сигнализации		СН₄, % об	0,5; 1
Число ИП метана			1 или 2
Сигнализация			Световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая)
Срок службы сенсора, лет		СО	10 лет
Срок службы сенсора, лет		СН₄	12 месяцев
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*		0,50 мм²	310 м
		0,35 мм²	220 м
		0,20 мм²	130 м
		0,12 мм²	75 м
Рабочие условия эксплуатации:		температура, C	От 5 до 45
Рабочие условия эксплуатации:		относительная влажность, %	От 10 до 95

* кабель поставляется по отдельному заказу
