Наименование:
ВДМ-1

Тип:
Датчик концентраций водорода с малой потребляемой мощностью

ТУ:
–

Краткое тех. описание:
–

Цена ВДМ-1:
Уточняйте по телефону или через обратную связь.

Датчик концентраций водорода с малой потребляемой мощностью ВДМ-1

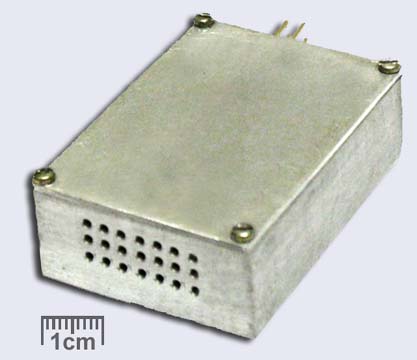

Чувствительным элементом (ЧЭ) датчика является МДП-конденсатор, ёмкость которого зависит от концентрации водорода. МДП-конденсатор установлен в задающей RC-цепочке генератора. В результате частота выходного сигнала датчика однозначно зависит от концентрации водорода. Фотография прибора показана на рисунке. В таблице приведены технические характеристики прибора.

Параметры

Величины параметров

Диапазон измеряемых концентраций водорода, об. %

0.1-1

Время отклика, τ0.9, мин., не более

0.5

Время релаксации, τ0.1, мин., не более

0.5

Выходной сигнал ЧЭ, частота (амплитуда)

9-17 кГц (4.5 В)

Относительная ошибка измерения, %

±3%

Потребляемая мощность, мВт

Напряжение питания, В

Габариты, мм

43×30×14

Масса, кг

0.1

Срок службы ЧЭ, год

Селективность газоанализатора

селективен относительно H2

Основная область применений прибора – автоматические системы взрывозащиты, контроль технологических процессов.
