Описание
Технические данные

Наименование:
Д-1

Тип:
МДП-сенсоры

ТУ:
–

Краткое тех. описание:
–

Цена Д-1:
Уточняйте по телефону или через обратную связь.

МДП-сенсоры Д-1

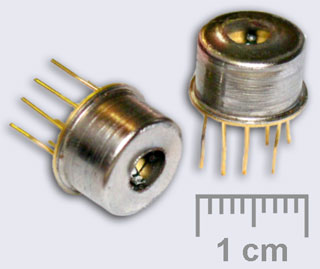

Датчики Д-1 представляют собой чувствительные элементы (ЧЭ) для измерения концентраций: водорода, дейтерия, сероводорода, двуокиси азота, этилмеркаптана, хлора и аммиака. Основным элементом датчика является МДП (металл-диэлектрик-полупроводник) - структура типа Pd-Ta2O5-SiO2-Si, электроемкость которой изменяется при взаимодействии с газом. Технология изготовления ЧЭ представляет собой сочетание микроэлектронной технологии изготовления транзисторов и лазерной технологии напыления тонких пленок. ЧЭ можно использовать для определения концентраций любого из перечисленных газов в диапазоне температур окружающей газовой среды от –30 до +40°С с влажностью от 30 до 90% при 30°С. Фотография датчиков приведена на рисунке. В таблице указаны характеристики датчиков для каждого из перечисленных газов.

Газ	Диапазон измеряемых концентраций, ppm	Времена отклика, τ0.9, мин	Времена релаксации, τ0.1, мин	Рабочая температура, ºС	Срок службы ЧЭ, год
Cl2	0,001 - 10	10	10	100 - 190 *	2
H2S	0,005 - 0,3	5	15	120	1
NO2	0,01 - 10	10	20	100 - 190 *	2
C2H5SH	0,01 - 0,3	5	15	120	1
H2, D2	10-1 - 104	0,1 - 5	0,1 - 5	100	5
NH3	0,02 - 10	8	20	100 - 190 *	2

* - ЧЭ в газоанализаторе циклически нагревается с рабочей температуры 100ºС до 190ºС. Сигнал измеряется в момент охлаждения датчика до 100ºС.
