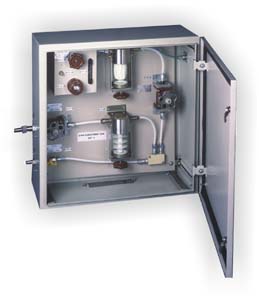

Блок подготовки газа БПГ-4

Предназначен для подготовки высокоагрессивных газовых смесей, содержащих аэрозоли кислот.

Функциональные возможности

• очистка анализируемого газа от аэрозолей на объемном фильтре.

• очистка газа от механических примесей

• визуальный контроль подготовки газа

• регулирование и индикация расхода газа

Состав блока БПГ-4

• монтажный шкаф

• вентили коррозионностойкие, гуммированные.

• фильтр объемный ФО

• фильтр тонкой очистки ФПЦ

• вентиль точной регулировки ВТР

• фильтр контрольный ФК

• индикатор расхода газа ИР

Наименование

Значения параметра

На входе

На выходе

температура

до 200^оС

давление

От разрежения 0,1кгс/см²до избыточного давления 1кгс/см²

Избыточное давление - 0,2 кгс/см²

расход

до 120 л/ч

механические примеси

до 100 мг/м³

до 1 мг/м³

габаритные размеры

800 х 800 х 250
