Зонды пробоотборные ЗП 7-1, ЗП 8-1

Предназначены для отбора анализируемого газа из точки контроля и очистки его от механических примесей, обеспечения представительности пробы.

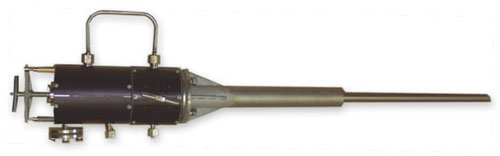

Проботборный зонд ЗП 7-1

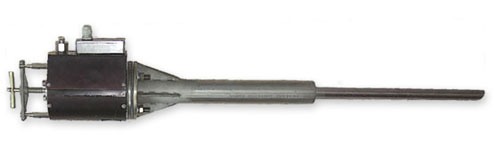

Проботборный зонд ЗП 8-1

Изготовлены в коррозионностойком, жаропрочном исполнении. Для предотвращения выпадения конденсата зонд ЗП7-1 имеет паровую, зонд ЗП8-1 электрическую нагревательную рубашку.В конструкции зондов предусмотрена возможность обратной воздушной или азотной продувки фильтрующего элемента и пылеосадительной камеры.Предназначены для установки в любые типы газоходов: металлические, футерованные, кирпичные и т.д.

Описание работы

Зонды устанавливаются “по потоку”, под углом к осевой линии газохода. Работают в двух режимах:Режим отбора пробы - анализируемый газ поступает в погруженную часть зонда и далее в камеру с установленным в ней, фильтром грубой очистки. Оба объема выполняют функцию пылеосадительных камер - крупные фракции пыли осаждаются на их поверхности. Далее газ, пройдя очистку на керамическом или металлокерамическом фильтре поступает в импульсную линию.Режим продувки - с заданным интервалом времени на выход зонда подается воздух или азот с давлением выше чем в газоходе, происходит очистка фильтрующего элемента и пылеосадительных камер,- отфильтрованная пыль выдувается обратно в газоход.

Технические характеристики
