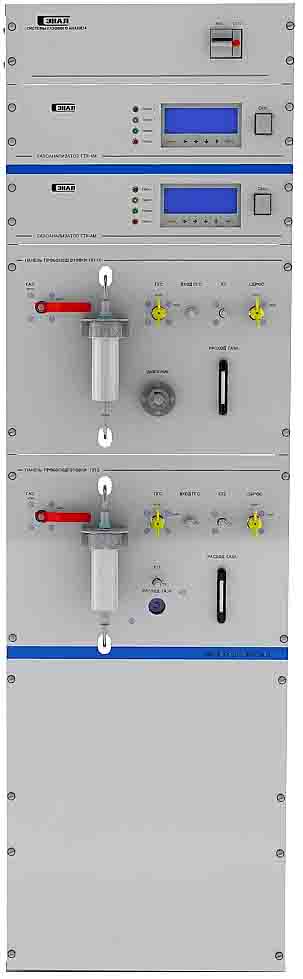

Пост контроля
СГК-203
Предназначен для комплексного оснащения электролизных установок средствами газового
анализа.
Пост СГК-203 обеспечивает:
Измерение остаточного кислорода
в водороде (О2 в Н2)
Измерение остаточного водорода в
кислороде (Н2 в О2)
Подготовку газовой пробы:
очистку от аэрозолей щёлочи,стабилизацию расхода и давления газа.
Состав поста:
1. Газоанализатор
термохимический ГТХ-4МВ (Н2 в О2) -1шт.
2. Газоанализатор
термохимический ГТХ-4МК (О2 в Н2)-1шт.
3. Панель пробоподготовки ПП-1-1
шт.
4. Панель пробоподготовки ПП-2-1
шт.
5. Блок питания БП - 1шт
6. Рама щита монтажная - 1шт.
Основные технические характеристики
|
Диапазон
измерений
ГТХ4МВ ГТХ4МК |
0-2% об. О2 в
Н2
0-1%об. Н2 в О2 |
|
Контролируемый компонент |
О2 в Н2, Н2 в О2 |
|
Количество точек контроля |
2 |
|
Выходной сигнал
Аналоговый
Цифровой |
(0-5), (4-20)mA
RS 485 c возможностью вывода результатов
запоследние 32 часа |
|
Сигнализация световая на передней панели прибора“сухие” переключающие контакты (~220В,
0,3А) |
“Норма”, “Порог1”,“Порог2”,“Отказ”
“Порог1”, “Порог2”, “Отказ” |
|
Напряжение и частота питания |
(~220+22/-33) B, (50±1)
Гц |
|
Потребляемая мощность |
60 Вт |
|
Степень защиты от воздействия окружающей
среды |
IP 44 |
|
Габаритные размеры |
483х1664х670 мм |
|
