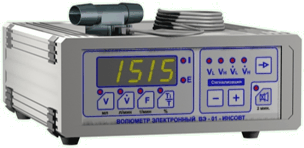

Волюметр электронный
ВЭ -
01
Волюметр используется в составе
аппаратов ИН и ИВЛ для взрослых и детей старше 3
лет.
Волюметр предназначен для
мониторинга следующих параметров:
а также — для формирования
аварийной световой и звуковой сигнализации при
выходе величины дыхательного объёма и минутной
вентиляции за пределы установленных уровней
сигнализации «МАЛО» и «МНОГО».
Схема подключения волюметра
|
Технические
характеристики |
|
Наименование |
Значение |
|
Диапазоны измерения:
-
объём единичного
выдоха, л
-
минутная вентиляция,
л/мин
-
частота дыхания,
1/мин
-
вдоха в дыхательном
цикле, %
|
от 0,2 до 1
от 2 до 30
от 6 до 30
от 20 до 80 |
|
Основная относительная
погрешность измерений:
-
дыхательного объёма,
%, не более
-
минутной вентиляции,
%, не более
-
частоты дыхания, %,
не более
-
продолжительности
вдоха в дыхательном цикле, %, не более
|
±15
±15
±10
±20 |
|
Масса блоков:
-
блок управления и
индикации, кг, не более
-
блок датчика, кг, не
более
|
1,5
0,075 |
|
Габаритные размеры:
|
220×170×90
85×65×34 |
|
Питание от сети
переменного тока частотой 50 Гц, В |
220 |
|
