Группа

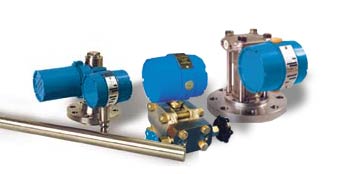

преобразователей "САПФИР-22МП"
Общие
сведения
Преобразователи "Сапфир 22МП" предназначены для работы в системах
автоматического контроля, регулирования и управления технологическими процессами
в нефтеперерабатывающей, газовой, химической и других отраслях промышленности, в
том числе с взрывоопасными условиями производства, и обеспечивают непрерывное
преобразование измеряемых величин :- уровня жидкости, границы раздела двух
несмешивающихся жидкостей как нейтральных, так и агрессивных; давления,
разряжения, разности давлений, избыточного и абсолютного давления в стандартный
токовый выходной сигнал.
Преобразователи предназначены для работы с вторичной регистрирующей и
показывающей аппаратурой, регуляторами и другими устройствами автоматики,
машинами централизованного контроля и системами управления, работающими от
стандартного входного сигнала 0-5 или 0-20 или 4-20 мА/ постоянного тока.
Преобразователи "Сапфир 22МП" полностью заменяет такие приборы как:
"Сапфир-22, Сапфир -22М, Сапфир -22Р, Сапфир -22МТ, Сапфир -22К", и имеют те же
присоединительные размеры. Преобразователи "Сапфир 22МП" являются аналогами
преобразователей "Метран-100" с кодом МП.
По техническим и эксплуатационным характеристикам преобразователи, обладают
большей стабильностью метрологических характеристик во времени и при изменении
температуры окружающей среды за счет введения датчика температуры и
калибровочной таблицы. Влияние температуры на показания прибора сводятся к
минимуму. Допускаемая температурная погрешность не превышает основную на любом
из пределов измерений.
Калибровочная таблица может быть стандартной или произвольной формы. Таблица
может быть с различными значениями тока из стандартного диапазона (0-20 000мкА)
и температуры. Значения температуры и тока могут идти с неравномерным шагом,
например: более часто на краях и более редко в середине. Преобразователи "Сапфир
-22МП" можно настроить без применения образцовых милливольтметров и
измерительных мостов сопротивлений на любой диапазон измерений, включая не
стандартный, так как вся необходимая информация выводится на экран компьютера.
Перенастройку пределов, настройку "нуля" и "диапазона" можно осуществлять и при
помощи выносного пульта управления с контролем вводимого параметра на
индикаторе.
НАRT- протокол позволяет производить удаленную настройку прибора, не выходя из
операторской, это сильно улучшает потребительские качества прибора особенно в
зимнее время эксплуатации.
Исполнения по взрывозащите:
а) взрывозащищенное с видом взрывозащиты "искробезопасная электрическая цепь
"ia" и уровнем взрывозащиты "особовзрывобезопасный" (0); соответствует ГОСТ
Р51330.10 и ГОСТ Р51330.0; маркировка по взрывозащите "0ExiaIICT6X" по ГОСТ
12.2.020 (знак "Х" указывает на возможность применения преобразователя в
комплекте с блоками БПС-96 или блоками других типов, имеющих вид взрывозащиты
"искробезопасная электрическая цепь "ia" для взрывоопасных смесей группы IIС c
Uxx < 24 В, Iкз < 120 мА); категория и группа взрывоопасной смеси IICT6 по ГОСТ
12.1.011;
б) взрывозащищенное с видами взрывозащиты "взрывонепроницаемая оболочка" (d) и
специальное "S" соответствует ГОСТ Р51330.10, ГОСТ Р51330.1, ГОСТ Р51330.2,
маркировка по взрывозащите "1ExsdIIBT6" по ГОСТ 12.2.020; категория и группа
взрывоопасной смеси IIBT5 по ГОСТ 12.1.011.
в) невзрывозащищенное. Преобразователи взрывозащищенные предназначены для
установки во взрывоопасных зонах помещений и наружных установок согласно
документам, регламентирующим применение электрооборудования во взрывоопасных
зонах.
Пример записи при заказе
Сапфир-22МП- |
Ех |
- |
2420 |
- |
1 |
- |
У2*(-30+50) |
- |
0,3 |
- |
6,3кПа |
- |
10 |
- |
42 |
- |
СК |
- |
К1/2 |
- |
В |
- |
И |
1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
1 |
- |
сокращенное
наименование преобразователя |
2 |
- |
исполнение по
взрывозащите проставляется для взрывозащищенного исполнения. |
3 |
- |
модель по табл. |
4 |
- |
обозначение
исполнения по материалам |
5 |
- |
обозначение вида
климатического исполнения по ТУ или диапазон температур, отличный от
установленных для основных вариантов исполнений |
6 |
- |
предел допускаемой
основной погрешности по таблицам. |
7 |
- |
верхний предел
измерений с указанием единицы измерений по таблицам. |
8 |
- |
предельно
допускаемое рабочее избыточное давление в МПа по таблицам. |
9 |
- |
код выходного
сигнала: 05 - (0...5 мА); 50 - (5...0 мА); 02 - (0...2 мА); 20 - (20...0
мА); 42 - (4...20 мА); 24 - (20...4 мА) |
10 |
- |
код скобы и
кронштейна. |
11 |
- |
код комплекта
монтажных частей. |
12 |
- |
код вентильного
блока «В». |
13 |
- |
при заказе
преобразователя с индикатором поставить букву "И". |
|
