Устройство контроля качества грузовых воздухораспределителей
(УКВР-2)
Статистика
показывает, что 90% отремонтированных и проверенных на типовых
стендах тормозных приборов не удовлетворяют своим конструктивным
параметрам. Это является одной из основных причин
самопроизвольного растормаживания поездов, неотпуска тормозов,
ползунов на колесах, нагревания буксовых узлов и т.д.
Разработаны и поставляются на сеть железных дорог
РФ стенды для испытания и приемки воздухораспределителей в АКП
(УКВР-2, УКВР-2М), в которых учтены основные недостатки существующих
типовых стендов.

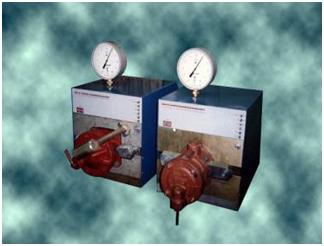

Стенды предназначены для приемки грузовых воздухораспределителей.
Стенд УКВР-ГЧ принимает главные части № 270-023 и 466-010. Стенд
УКВР-МЧ принимает магистральные части №483-010 и 484.
Приемка отремонтированных воздухораспределителей на стендах УКВР
резко повышает качество ремонта приборов за счет того, что:
· в несколько раз, по сравнению с
типовой, увеличена программа проверки приборов, проверяются все узлы и
детали;
· в стенде не используются эталонные
части, так как их функции выполняют заложенные в микро ЭВМ программы
обработки информации, поступающей с высокоточных измерителей;
· прием воздухораспределителей
производится в автоматическом режиме без участия человека;
· при наличии неисправностей в
принимаемом приборе стенд автоматически определяет конкретное место
неисправности, указывая его слесарю, чем значительно облегчает ремонт.
Кроме того, достоинства стенда состоят в том, что:
· стенд имеет малые габариты и
устанавливается, как правило, возле слесаря;
· стенд имеет высокую
производительность: время испытания одной главной или магистральной
части составляет не более 2 минут 10 секунд;
· не требуется высокой квалификации
рабочих по ремонту воздухораспределителей, т.к. стенд указывает
конкретные места неисправностей.
Технические характеристики:
Питание УКВР производится от сети переменного тока:…220 В
Потребляемая мощность:……………………………………150 Вт
Подключается к источнику сжатого воздуха давлением:…0,62-0,95 МПа
Расход всасываемого атмосферного воздуха:………………2 м3 /час
Время проверки одной главной или магистральной части:..2 мин 10 сек
Габаритные размеры блока: …………………………………300х900х700 мм
Масса: …………………………………………………………80 кг
|
