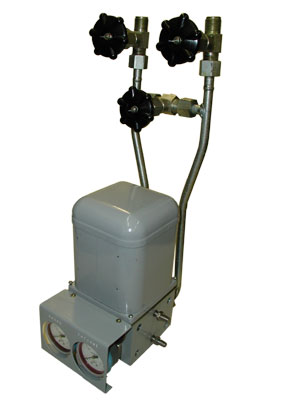

ДМПК-100М,
ДМПК-100АМ
ПРЕОБРАЗОВАТЕЛИ РАЗНОСТИ ДАВЛЕНИЯ
МЕМБРАННЫЕ ПНЕВМАТИЧЕСКИЕ КОМПЕНСАЦИОННЫЕ ДМПК-100М, ДМПК-100АМ
Преобразователи разности давления
мембранные пневматические компенсационные ДМПК-100М, ДМПК-100АМ предназначены
для работы в системах автоматического контроля, управления и регулирования
параметров промышленных технологических процессов в нефтеперерабатывающей,
газовой, химической и других отраслях промышленности с целью выдачи информации в
виде стандартного пневматического сигнала о перепаде давления, расходе жидкостей
и газов, а также уровне жидкости.
Преобразователи предназначены для
работы со вторичной показывающей, регистрирующей аппаратурой, регуляторами и
другими устройствами автоматики и систем управления, работающими от входного
сигнала 20-100 кПа.
Преимущества: возможность местного
отсчета давления питания и выходного сигнала; широкий диапазон перестройки
пределов измерения; высокая стабильность нуля и диапазона.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
По устойчивости к климатическим
воздействиям преобразователи соответствуют климатическим исполнениям УХЛ или Т
категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего
воздуха от минус 30 до плюс 50°С и относительной влажности 95+3 (%) при
температуре 35°С без конденсации влаги для исполнения УХЛ и 100% при температуре
35°С с конденсацией влаги для исполнения Т.
Воздух питания должен быть
подготовлен по классам загрязненности 0; 1.
В соединительных линиях, подводящих
измеряемую среду к преобразователю, должны быть установлены запорные вентили.
Присоединение и отсоединение
преобразователей от соединительных линий, замена уплотнения штоков вентильного
блока должно производиться после закрытия запорных вентилей, установленных в
соединительных линиях, и сброса давления в преобразователе до атмосферного.
ТЕХНИЧЕСКИЕ ДАННЫЕ ДМПК-100М,
ДМПК-100АМ
Типы преобразователей, предельно
допустимое рабочее избыточное давление, предельные номинальные перепады
давлений, пределы допустимой основной погрешности и масса приведены в табл. 1.
Таблица 1
|
Тип |
Предельный номинальный перепад
давления, кПа |
Предельно допустимое рабочее
избыточное давление, МПа |
Предел допустимой основной
погрешности, % |
Масса, кг, не более |
|
ДМПК-100М |
4; 6,3; 10; 16; 25; 40; 63; 100;
160; 250; 400 |
10 |
±1
±0,5; ±1
±1 |
17 |
|
ДМПК-100АМ |
Пределы изменения выходного
сигнала при изменении перепада давлении от нуля до предельного номинального
значения, кПа:
20 - 100
Давление питания, кПа:
140±14
Расстояние передачи выходного
сигнала по трассе, по пневматической линии связи, м, не более:
внутренним диаметром 4 мм:
150
внутренним диаметром 6 мм:
300
Расход воздуха в установившемся
режиме работы, л/мин, не более:
3
Средняя наработка на отказ
(Р2000 с = 0,97), ч, не менее:
65000
Средний срок службы, лет, не
менее:
12
Масса преобразователя с
вентильным блоком, кг, не более:
17
Детали преобразователей,
соприкасающиеся с измеряемой средой, изготовляются из материалов, указанных в
табл. 2.
Таблица 2
|
Тип |
Материал |
| мембранной
коробки |
деталей
измерительного узла и вентильного блока |
уплотнений |
| ДМПК-100М |
Сплав
36НХТЮ
ГОСТ 10994 |
Сталь 20
ГОСТ 1050 |
Паронит ГОСТ
481
Резина 4004 ТУ
38-005-1166-73 |
| ДМПК-100АМ |
Сталь
12Х18Н10Т
ГОСТ 5632 |
Фторопласт
ГОСТ 10007 |
Гарантийный срок - 1,5 года
со дня ввода преобразователей в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Преобразователь состоит из
пневмосилового преобразователя и измерительного блока.
Принцип действия преобразователя
основан на пневматической силовой компенсации усилия, развиваемого упругими
чувствительными элементами измерительного блока.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
преобразователь ДМПК-100; комплект запасных частей и принадлежностей;
техническое описание и инструкция по эксплуатации - 1 экз. на 10
преобразователей, но не менее 1 экз. в один адрес; паспорт и ведомость ЗИП.
По требованию потребителя за
отдельную плату в комплект поставки могут быть дополнительно включены следующие
изделия: сосуды конденсационные (типоразмеры СК-4, СК-10, исполнения 1; 2; 3;
4); сосуды уравнительные конденсационные (типоразмеры СУ-6,3; СУ-16; СУ-40
исполнений 2 и 4); сосуды разделительные (типоразмеры СР-40); диафрагмы вида ДФС
или ДКС и ДБС по ГОСТ 26969-86; паспорт на диафрагмы и сосуды.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать:
наименование и типоисполнение преобразователя, предельный перепад давления,
предел допустимой основной погрешности, обозначение технических условий.
Пример записи обозначения
преобразователя при его заказе и в документации другой продукции, в которой он
может быть применен, на предельный перепад давления 16 кПа с пределом допустимой
основной погрешности +1%:
ДМПК-100М-16кПа-1.
В тропическом исполнении к
обозначению преобразователя добавляется буква Т.
При заказе преобразователей в
комплекте с диафрагмой, предназначенных для измерения расхода сред, потребителю
необходимо заполнить опросный лист.
При заказе преобразователей,
предназначенных для измерения расхода жидкостей или газов или уровня жидкости в
условном обозначении преобразователя, вместо верхнего предела измерения перепада
давления указывается знак "XX" и перед обозначением ТУ вводится фраза "остальные
данные по опросному листу".
|
