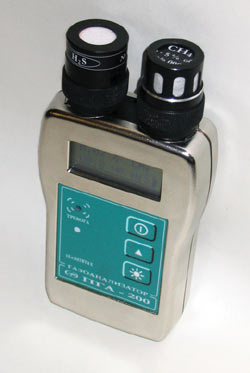

ПГА-200 ПЕРСОНАЛЬНЫЙ
ГАЗОАНАЛИЗАТОР СО СМЕННЫМИ ДАТЧИКАМИ
Измерение концентрации углекислого газа, углеводородов, кислорода и токсичных
газов
ПГА-200
- прибор для обеспечения индивидуальной безопасности.
Применим на опасных производствах
Назначение
Предназначен для одновременного непрерывного
измерения концентраций двух газов в зависимости от комплектации датчиками:
метана, пропана, диоксида углерода, кислорода и широкого спектра токсичных газов
из ряда NO2, SO2, CO, H2S в газовоздушной среде
на взрывоопасных объектах и в рабочих зонах в соответствии с ГОСТ 51330.9-99 и
ГОСТ 12.1005-88.
Область применения газоанализаторов - взрывоопасные зоны помещений и наружных
установок согласно нормативным документам, регламентирующим применение
электрооборудования во взрывоопасных зонах
Сигнализация
Газоанализаторы обеспечивают световую и
звуковую предупредительную и аварийную сигнализацию по двум фиксированным
уровням в каждом из каналов.
Предусмотрена возможность изменения порогов сигнализации, установка нуля и
калибровка с помощью кнопок на лицевой панели прибора.
Измерительные каналы
Газоанализатор имеет: два
измерительных канала, предназначенных для установки следующих датчиков
| Исполнение |
I
измерительный канал |
II
измерительный канал |
ПГА-200
мод 1 |
Оптический
CH4, C3H8,
CO25%, CO220% |
Электрохимический
O2,NO2,SO2,CO,H2S |
ПГА-200
мод 2 |
Электрохимический
O2,NO2,SO2,CO,H2S |
Электрохимический
O2,NO2,SO2,CO,H2S |
Измеряемые по двум каналам величины
одновременно отображаются на табло.
Электрохимические датчики
Комплектация газоанализатора электрохимическими датчиками определяется
потребителем и при необходимости может быть дополнена
Поверенный откалиброванный сменный датчик из комплекта поставки имеет удобное
крепление и легко устанавливается в разъем на корпусе газоанализатора
Настройка на сменный датчик происходит автоматически
Датчики имеют встроенную флэш-память, в которой хранятся градуировочные
коэффициенты и настроечные параметры; при подключении к базовому блоку значения
коэффициентов считываются процессором
Оптические
датчики
Использование уникальных оптических датчиков разработки “РНИИ
“Электронстандарт”обеспечивает новым газоанализаторам серии ПГА:
- высокую стабильность нуля;
- устойчивость к воздействию агрессивных сред и концентрационных перегрузок,
выводящих из строя приборы, в основе действия которых лежат химические реакции;
- высокую для портативных приборов чувствительность, селективность, широкий
диапазон измерения концентраций;
- низкую погрешность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
ГАЗ |
Тип датчика |
Диапазон измерения |
Погрешность |
|
Абсолютная |
Относительная |
|
Метан СН4 |
оптический |
0-5 об.% |
±(0,10+0,04Сх)об.д.% |
- |
|
Пропан С3Н8
|
оптический |
0-2 об.% |
±(0,10+0,04Сх)об.д.% |
- |
|
Диоксид углерода СО2 |
оптический
оптический |
0-5 об.%
0-20 об.% |
±(0,10+0,04Сх)об.д.%
±(0,5+0,075Сх)об.д.% |
-
- |
|
Кислород О2 |
Эл. хим |
0-30 об.% |
±(0,20+0,04Сх)об.д.% |
- |
|
Оксид углерода СО
|
Эл. хим
Эл. хим |
0-20мг/м3
20-120мг/м3 |
± 5 мг/м3
- |
-
± 25 % |
|
Сереводород H2S |
Эл. хим
Эл. хим |
0-10мг/м3
10-45мг/м3 |
± 2,5 мг/м3
- |
-
± 25 % |
|
Диоксид азота NО2
|
Эл. хим
Эл. хим |
0-2мг/м3
2-20мг/м3 |
± 0,5 мг/м3
- |
-
± 25 % |
|
Диоксид серы SО2
|
Эл. хим
Эл. хим |
0-8мг/м3
8-50мг/м3 |
± 2 мг/м3
- |
-
± 25 % |
Примечание. СX – измеренное значение концентрации газа;
в соответствии с ГОСТ 12.1.005-88 при измерениях концентраций вредных газов в
воздухе рабочей зоны ниже ПДК границы допускаемой абсолютной погрешности
измерений должны составлять ± 0,25 ПДК в мг/м3.
|
Способы пробоотбора |
Диффузионный
Принудительная ручная прокачка |
|
Быстродействие, Т90 , не более |
30 с для оптических датчиков
60 с для электрохимических |
|
Время работы без подзарядки, не менее |
20 часов |
|
Диапазон рабочих температур |
от минус 20 до +40oC |
|
Питание |
акумуляторная батарея 2,4 В |
|
Габариты |
160х80х30 мм |
|
Масса |
не боле 0,3 кг |
Автоматическое сохранение текущих измерений с заданным интервалом времени
Вывод результатов измерений на персональный компьютер
Возможность программной установки нуля, калибровки, изменения порогов
сигнализации
Индикация разряда аккумуляторов
|
