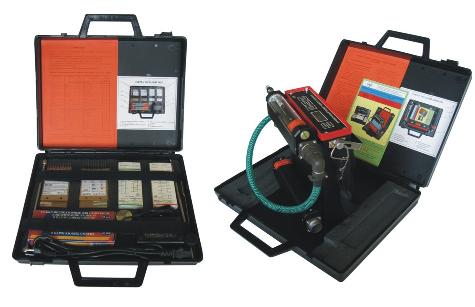

Универсальный прибор газового
контроля УПГК-ЛИМБ
Назначение
прибора УПГК-ЛИМБ:
Универсальный прибор
газового контроля УПГК-ЛИМБ предназначен для измерения массовых концентраций
вредных веществ в воздухе рабочей зоны и может использоваться как
газоанализатор, "течеискатель" и газоопределитель.
Прибор
УПГК-ЛИМБ работает в двух режимах:
1. Блок управления с
подключенным блоком измерительным (БИ) на основе фотоионизационного электронного
преобразователя для измерения более 60 вредных веществ;
2. Блок управления с
блоком пробоотбора (БП) и комплектом трубок индикаторных (ТИ) различных по
типоразмерам и сопротивлению для измерения более 250 вредных веществ.
ПРИБОР
УПГК-ЛИМБ В РЕЖИМЕ С БИ ПРЕДНАЗНАЧЕН
для контроля,
измерения, поиска мест (зон) утечек и оперативного определения уровня
концентрации следующих вредных веществ: (диапазон измерения от 0,1 - 1,0; 15 ПДК):
|
1. |
Аммиака |
15. |
Гексена |
29. |
Кетонов |
43. |
Тетрахлорэтилена |
|
2. |
Аминов |
16. |
Гептана |
30. |
Ксилола |
44. |
тетрагидрофуран |
|
3. |
Анилина |
17. |
Гидразина |
31. |
Метиметакрилата |
45. |
Толуола |
|
4. |
Антранена |
18. |
Дизельного топлива |
32. |
N-октана |
46. |
Толуидида |
|
5. |
Ароматических
углеводородов |
19. |
Диметилсульфида |
33. |
Нефти и
нефтипродуктов |
47. |
Трихлорэтилена |
|
6. |
Акридина |
20. |
Дивинила |
34. |
Перидина |
48. |
Уайтспирита |
|
7. |
Ацетона |
21. |
Дисульфида
углерода |
35. |
Пропана-бутана |
49. |
Уксусной кислоты |
|
8. |
Бензина |
22. |
Диэтиламина |
36. |
Пропилена |
50. |
Фенолов |
|
9. |
Бензола |
23. |
Диэтилового спирта |
37. |
Сероводорода |
51. |
Хинолина |
|
10. |
Бутена |
24. |
Диэтилсульфида |
38. |
Скипидара |
52. |
Циклогексанона |
|
11. |
Бутанол |
25. |
Изобутилена |
39. |
Сольвента |
53. |
Циклогексана |
|
12. |
Бутилацетат |
26. |
Изопропанола |
40. |
Спиртов |
54. |
Этилацетата |
|
13. |
Винилхлорида |
27. |
Камфоры |
41. |
Сложных эфиров |
55. |
Этилена |
|
14. |
Гексана |
28. |
Керосина |
42. |
Стирола |
56. |
Этилоксида |
ПРИБОР
УПГК-ЛИМБ В РЕЖИМЕ С БП ПРЕДНАЗНАЧЕН:
для контроля,
идентификации и измерения с помощью ТИ содержания:
|
Наименование
вредного ведества (ВВ) |
Диапазон
концентраций мг/м3 |
Наименование
вредного вещества (ВВ) |
Диапазон
концентраций, мг/м3 |
|
1. |
Акролеин |
0,1-1,0 |
31. |
Озон |
0,05-15,0 |
|
2. |
Алкоголь
|
пороговая |
32. |
Оксид углерода |
5-60000 |
|
3. |
Аммиак |
2,0-2000 |
33. |
Окислы азота |
2-300 |
|
4. |
Арсин |
0,1-3,0 |
34. |
Пропан-бутан |
100-1000 |
|
5. |
Ацетилен |
200-5000 |
35. |
Пропанол |
10-200 |
|
6. |
Ацетон |
100-10000 |
36. |
Ртуть (пары) |
0,003-0,1 |
|
7. |
Бензин |
50-6000 |
37. |
Сероводород |
2-2000 |
|
8. |
Бензол |
0,5-8,0 |
38. |
Сольвент |
20-500 |
|
9. |
Бромистый водород |
2,0-250 |
39. |
Стирол |
10-3000 |
|
10. |
Н-бутан |
100-1000 |
40. |
Толуол |
25-2000 |
|
11. |
Бутанол |
10-200 |
41. |
Трихлорэтилен |
5-150 |
|
12. |
Гексан |
10-100 |
42. |
Уайтспирит |
50-4000 |
|
13. |
Гидразин |
0,05-4,0 |
43. |
Углеводороды нефти |
100-2000 |
|
14. |
Децилин |
порог. 0,5 |
44. |
Уксусная кислота |
2-250 |
|
15. |
Дизельное топливо |
250-6000 |
45. |
Фенол |
5-250 |
|
16. |
Диметиламин |
10-350 |
46. |
Формальдегид |
0,25-50 |
|
17. |
Диоксид азота |
2-200 |
47. |
Фосфин |
1-100 ppm |
|
18. |
Диоксид серы |
5-2500 |
48. |
Фтористый водород |
2-500 |
|
19. |
Диоксид углерода |
0,03-50 % об. |
49. |
Фурфурол |
5-700 |
|
20. |
Диэтиловый эфир |
2-60 г/м3 |
50. |
Хлор |
0,5-200 |
|
21. |
Изопентан |
0,1-1% об. |
51. |
Хлорвинил |
30-300 |
|
22. |
Изобутан |
100-1000 |
52. |
Хлорбензол |
50-200 |
|
23. |
Изопропанол |
10-200 |
53. |
Хлороформ |
10-200 |
|
24. |
Карбофос |
порог. 0,5 мг/л |
54. |
Хлористый водород |
2-150 |
|
25. |
Керосин |
100-4000 |
55. |
Хлорофос |
порог. 0,5 |
|
26. |
Кислород |
1-25 % об. |
56. |
Хлорциан |
0,3-3,0 |
|
27. |
Ксилол |
20-1500 |
57. |
Цианистый водород |
0,1-10 |
|
28. |
Масло аэрозольное |
5-50 |
58. |
Этанол |
200-5000 |
|
29. |
Метанол |
20-1000 |
59. |
Этилмеркаптан |
1,0-50 |
|
30. |
Метилмеркаптан |
1,0-50 |
60. |
Углерод
четыреххлористый |
10-200 |
Технические
характеристики
|
1. |
При измерении
концентрации вредных веществ с помощью БИ в воздухе рабочей зоны в диапазоне
от 0 до 15 ПДК предел основной относительной погрешности, % , не более |
± 25 |
|
2. |
Погрешность
измерения концентрации вредных веществ при измерении с помощью ИТ
определяется погрешностью используемых ТИ и не превышает, % |
± 25 |
|
3. |
Количество
одновременно работающих ТИ, шт |
1 |
|
4. |
Объем воздуха,
прокачиваемый через ИТ, дм3: |
от 2 до 10 |
|
5. |
Объем воздуха,
прокачиваемый через ИТ, дм3: |
|
|
|
- в периодическом
режиме |
от 0,1 до 9,9 |
|
|
- в непрерывном
режиме |
от 1 до 99 |
|
6. |
Объем воздуха,
прокачиваемый за один цикл, дм3 |
0,1 |
|
7. |
Предел допускаемой
основной относительной погрешности дозирования объема воздуха,
прокачиваемого за один цикл, %, не более |
±5 |
|
8. |
Время непрерывной
работы от аккумуляторной батареи, ч (в зависимости от тактики применения при
уменьшении потребляемой мощности пропорционально увеличивается время
непрерывной работы) |
2 - 8 |
|
9. |
Выходные параметры
ЗПУ: |
|
|
|
- напряжение в
режиме питания, В |
11,0 - 14,6 |
|
|
- ток нагрузки, А |
не более 2,0 |
|
10. |
Температура в
точке отбора пробы с помощью зонда не должна превышать, оС |
250 |
|
11. |
Температура
окружающего воздуха, оС: |
|
|
|
- общепромышленное
исполнение |
от минус 10 до 40
|
|
|
- специальное
исполнение |
от минус 40 до 50
|
|
12. |
Масса, кг, не
более: |
|
|
|
- прибора в
упаковке (кейсе) |
6,5 |
|
|
- прибора в сборе |
3,4 |
|
|
- контейнера ЗИП |
4,0 |
|
14. |
Габаритные
размеры, мм, не более: |
|
|
|
- прибора в
упаковке (кейс) |
72*370*395 |
|
|
- прибора в сборе |
118*265*340 |
|
15. |
Межповерочный
интервал, год |
1 |
|
16. |
Гарантийный срок
эксплуатации, год |
1 |
|
