Наименование:
УВП-280, исп. УВП-280А, УВП-280Б

Тип:
Вычислители

ТУ:
КГПШ 407374.001 ТУ

Краткое тех. описание:
Для измерения и преобразования выходных электрических сигналов от преобразователей расхода, температуры, давления и перепада давлений в значения физических величин и вычисления расхода и количества жидкости, пара, газа, количества тепловой энергии, а также природного газа приведенного к стандартным условиям на предприятиях тепловых сетей, тепловых пунктах, тепловых сетях объектов (зданий) промышленного и бытового назначения, коммунальном хозяйстве и других предприятиях различных отраслей промышленности.

Цена УВП-280, исп. УВП-280А...:
Уточняйте по телефону или через обратную связь.

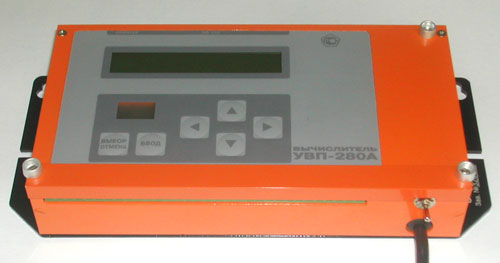

УНИВЕРСАЛЬНЫЙ ВЫЧИСЛИТЕЛЬ РАСХОДА УВП-280А
uvp-280a

Назначение

Вычислители УВП-280 предназначены для вычисления расхода и количества воды, пара, тепла, нефти, нефтепродуктов, воздуха, попутного нефтяного, природного и других газов. Вычислители УВП-280 применяются в узлах учета совместно с первичными преобразователями расхода, давления и температуры. В качестве преобразователей расхода могут использоваться сужающие устройства, осреднительные трубки ANNUBAR и ITABAR, датчики с частотным, числоимпульсным и токовым выходными сигналами.






  Технические характеристики

Параметр

Значение
Измеряемая среда вода, пар, газы, нефтепродукты
Количество входов для подключения преобразователей температуры с выходными характеристиками ТСМ50 и ТСМ100 ( с W100=1,426, W100=1,428), ТСП50, ТСП100 (с W100=1,385, W100=1,391) по ГОСТ 6651
(Входы T1, T2)
2
Количество входов для подключения преобразователей перепада давления, расхода, давления, температуры, плотности, калорийности газа с выходным сигналом тока 0-5, 0-20, 4-20 и 20-4 мА.
(Входы А1…А8)
8
Количество входов для подключения преобразователей объема (массы) с выходным числоимпульсным сигналом частотой до 50 Гц.
(Входы D1...D4)
4
Количество входов для подключения преобразователей расхода с выходным частотным синусоидальным сигналом амплитудой от 20 мВ до 5В частотой до 10 кГц.
(Входы F1, F2)
2
Пределы допускаемой абсолютной погрешности преобразований токовых сигналов в цифровое значение измеряемого параметра, в том числе:
- основной погрешности
- дополнительной погрешности (в диапазоне рабочих температур окружающей среды от +1 °С до +50 °С)
± 0,01мА

± 0,005мА
± 0,005мА
Пределы допускаемой абсолютной погрешности преобразований сигналов от термопреобразователей сопротивления в цифровое значение измеряемого параметра:
- температуры
- разности температур
±0,1 °С
±0,03 °С
Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение расхода при применении преобразователей расхода с частотным выходом ±0,1 %
Пределы допускаемой относительной погрешности преобразования числоимпульсных сигналов в цифровое значение расхода:
- по входам D1...D4
- по входам F1, F2
±0,5 %
±0,1 %
Пределы допускаемой абсолютной погрешности преобразования числоимпульсных сигналов по входам D1...D4, F1, F2 в цифровое значение количества (объема) ± 1 импульс
Пределы допускаемой относительной погрешности вычислений (по заданным значениям объемного расхода/перепада давления, давления и температуры):
- объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939
- массового расхода (массы) воды, пара
- энтальпии воды, пара
- массового расхода (массы) нефти
±0,2%

±0,1%
±0,05%
±0,05%
Пределы допускаемой относительной погрешности измерения текущего времени ±0,01%
Максимальная мощность, потребляемая от питающей сети 12 Вт
Порты связи RS-232 или Ethernet, RS-485 через адаптеры.

CENTRONICS для печати отчетных форм.
Количество источников питания токовых датчиков напряжением +24В и током нагрузки до 200 мА 1

Конструктивное исполнение

Вычислители изготавливаются в металлическом корпусе для настенного монтажа. Габаритные размеры вычислителя УВП-280А приведены на чертеже слева.

Условия эксплуатации

Питание вычислителя осуществляется от сети переменного тока напряжением 187—242 В и частотой 50±1Гц.

По устойчивости к воздействию температуры и влажности окружающего воздуха ТК соответствует климатическому исполнению УХЛ3.1 по ГОСТ 15150 для работы при температуре от +1 °С до +50 °C.

По устойчивости к механическим воздействиям ТК относится к виброустойчивому и вибропрочному исполнению группы 1 по ГОСТ 12997.

Состав изделия


Наименование Обозначение К-во
Вычислитель УВП-280 КГПШ 407374.001 1
Руководство по эксплуатации КГПШ 407374.001РЭ 1
Кабель для подключения к IBM PC для
ввода параметров объекта
КГПШ 407374.005 1
Дискета с программой ввода параметров КГПШ 407374.005ПО 1
Шлюз IP-RS232 КГПШ 407374.015 По доп. заказу
Адаптер А232/485 КГПШ 407374.012 По доп. заказу
Адаптер А232/485-PCM КГПШ407374.016 По доп. заказу

Устройство и работа

Вычислитель УВП-280А включает в себя блок вычислений (БВ) и периферийный интерфейсный контроллер (ПИК-УВП) в одном конструктивном модуле.

ПИК-УВП обеспечивает первичную обработку входных сигналов от подключаемых к нему преобразователей расхода, давления, температуры и питание этих преобразователей. БВ обеспечивает выполнение всех вычислений, хранение полученной информации и работу с внешними устройствами.

По результатам измерений УВП-280 обеспечивает:
– вычисление расхода и количества измеряемой среды методом переменного перепада давлений при применении сужающих устройств по ГОСТ 8.563.1 и МИ2588, осредняющих напорных трубок ANNUBAR, ITABAR, а также при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом;
– вычисление свойств природного газа по ГОСТ 30319.1 и ГОСТ 30319.2, сухого воздуха по ГСССД МР 112 – 03, влажного нефтяного газа по ГСССД МР 113 – 03, нефти, бензина, мазута, реактивного топлива по МИ 2632;
– вычисление тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412 и МИ 2451;
– вычисление массы нефти брутто по ГОСТ 8.565-2002;
– вычисление массы нефти нетто на основе рассчитанной массы нефти брутто, с учетом влажности нефти, объемной доли свободного газа, относительной плотности растворенного газа, объемной доли растворенного газа, массовой доли механических примесей, концентрации хлористых солей по алгоритму МИ 2693-2001.

Вычислитель УВП-280 совместно с датчиками расхода, давления и температуры внесен в Госреестр средств измерений как счетчик УВП-281 под № 19434-01.Счетчик УВП-281 разрешен к применению Госэнергонадзором (экспертное заключение №154-ТС).

При помощи 6-ти кнопочной клавиатуры на ЖК-индикатор вычислителя выводится информация о текущих режимах работы и параметрах измеряемой среды по каждому трубопроводу.

Настройка вычислителя на конкретные параметры расходомерного узла производится с персонального компьютера, работающего под управлением операционной системой Microsoft Windows 95 или выше. Для этого производится запуск программы локального пульта управления, при помощи которой в режиме «подсказки» пользователь описывает параметры всех датчиков, трубопровода и измеряемой среды. Вычислитель программируется на любые конфигурации трубопроводов с использованием всех имеющихся входов, предназначенных для подключения первичных преобразователей. Отсутствие жесткой привязки входов вычислителя и типов датчиков позволяет запрограммировать вычислитель на любые возможные конфигурации трубопроводов при оптимальном использовании всех ресурсов вычислителя.

После запуска на коммерческий учет корректировка параметров системы блокируется. Разрешается (после введения пароля с клавиатуры вычислителя) лишь корректировка плотности газа или его компонентного состава, барометрического давления, текущего времени. При этом все вносимые изменения фиксируются в архиве вычислителя. Конфигурация архивов (список накапливаемых параметров, отчетный час, часовой/двухчасовой архив и т.п.) может изменяться при помощи программы локального пульта управления.

По всем заданным трубопроводам вычислитель накапливает следующие архивы:
– суточные значения количества и времени нештатных ситуаций по каждому трубопроводу не менее чем за последние 50 суток;
– среднечасовые значения текущих параметров (расход, давление, температура) по каждому – трубопроводу за последние 35 суток;
– изменение плотности или компонентного состава газа (не менее 200 последних изменений);
– время начала, тип и время окончания последних 200 нештатных ситуаций.

Нештатными ситуациями считаются следующие:
– выход датчиков за номинальный диапазон;
– неисправность датчиков (в т.ч. короткое замыкание, обрыв, неверная полярность, несоответствие показаний датчиков перепада давления друг другу);
– отсутствие сетевого питания вычислителя;
– выход расхода за номинальный диапазон;
– ошибка параметров измеряемой среды;
– время настройки датчиков.

В случае возникновения нештатной ситуации вычислитель производит учет расхода по договорному значению, заданному в карте параметров. Договорное значение может равняться фиксированному значению или значению расхода на момент возникновения нештатной ситуации. При возникновении нештатной ситуации на индикатор вычислителя один раз в 10 секунд выводится сообщение об ошибке с указанием номера трубопровода, на котором возникли ошибки. Конкретный тип ошибок, вызвавших нештатную ситуацию, можно просмотреть на индикаторе.

Для технологического контроля текущих параметров в вычислителе можно задать границы диапазона изменения выбранного параметра при помощи уставок. При выходе параметра за заданные уставки выдается сообщение на индикатор вычислителя, и это событие фиксируется в архиве. При этом вычислитель ведет расчет расхода как в штатном режиме.

Все параметры узлов учета и архивы, хранящихся в вычислителе, могут быть выведены на принтер или компьютер. Для подключения принтера вычислитель имеет параллельный порт CENTRONICS. Связь вычислителя с компьютером осуществляется по интерфейсу RS-232 или RS-485, Ethernet при применении адаптеров. Переход с интерфейса RS-232 на RS-485 и обратно производится при помощи адаптеров А232/485, поставляемых с вычислителем по заказу.

Использование интерфейса RS-485 позволяет увеличить длину связи до 1500 метров. При помощи программы локального пульта управления, входящей в комплект поставки вычислителя, на монитор компьютера может быть выведена информация из вычислителя по заказу оператора. Затем эта информация может быть выведена на принтер, подключенный к компьютеру.

Вычислители могут объединяться между собой в локальную сеть и далее с компьютером по интерфейсу RS-485 через адаптеры RS-232/RS-485, по сети Ethernet через адаптеры IP/RS232, через коммутируемую телефонную линию через внешний модем. Такая локальная сеть сертифицирована как средство измерения и может использоваться при коммерческих расчетах между поставщиком и потребителем.

Вычислитель УВП-280 может работать в качестве терминального контроллера в составе аппаратно-программного комплекса для автоматизации учета энергоресурсов «Телескоп+», сертифицированного как средство измерения.

Поверка вычислителя выполняется имитационным методом, т.е. в вычислителе имитируются тестовые расходомерные узлы, а сигналы от датчиков имитируются подачей эталонных электрических сигналов. При этом для проведения поверки необходимы лишь универсальные измерительные приборы и оборудование.

Вычислитель внесен в Госреестр средств измерений под № 18379-04. Межповерочный интервал — 4 года.
