Т-2001 - коррелометр виброакустический (течеискатель)

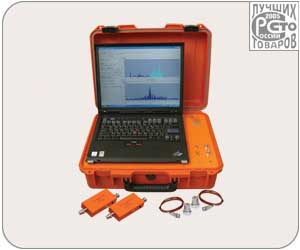

Корреляционный течеискатель "Т-2001" предназначен для
оперативного поиска и локализации мест утечек жидкостей в водопроводных и
тепловых сетях, продуктопроводах, нефтепроводах с низким содержанием нефти.
Течеискатель реализует технологию точного определения места расположения утечки
жидкостей (воды и т.п.) в скрытых трубопроводах, основанную на анализе функции
кросскорреляции сигналов, получаемых с 2 датчиков, установленных на
трубопроводе.
Программное обеспечение течеискателя позволяет проводить углубленный анализ
измеряемых сигналов в сложных ситуациях, возникающих в процессе поиска утечек на
разветвленных трубопроводах и трубопроводах со сложной геометрией. При расчете
места положения утечки может быть использовано широкополосное и узкополосное
подавление паразитных сигналов, не связанных с утечкой, что позволяет
осуществлять поиск утечек на трубопроводах с малым демпфированием (при
туннельной прокладке трубопровода).
Течеискатель "Т-2001" сертифицирован Госстандартом России.
Награжден серебряным дипломом Всероссийского конкурса "100 лучших товаров
России" в 2005 г.
Награжден дипломом V Международной специализированной выставки "Дефектоскопия
2004" "как средство НК и ТД, отвечающее современным требованиям контроля
качества и хорошо зарекомендовавшее себя на практике".
Основные функции корреляционного течеискателя Т-2001
-
Расчет кросскорреляции в произвольных полосах частот.
-
Пересчет кросскорреляции с учетом подавления посторонних
помех.
-
Специальный режим расчета скорости распространения звука
по трубопроводу.
-
Автоматизированный расчет и отображение координаты утечки
относительно любого из датчиков.
-
Пересчет функции кросскорреляции по нескольким максимумам
когерентности.
-
Расчет координаты утечки по нескольким максимумам функции
кросскорреляции.
-
Отображение функции кросскорреляции в масштабе длины
трубопровода.
Область применения корреляционного течеискателя Т-2001
Материал труб: сталь, чугун
Рабочая среда: вода, пар, легкие нефтепродукты.
Диаметр трубопровода: (50-1200) мм.
Рабочее давление: (0,5...50) атм.
Минимальный диаметр утечки: (5-10) мм.
Технические характеристики корреляционного течеискателя
Т-2001
|
Входы |
два идентичных измерительных канала с синхронной
обработкой сигналов |
|
Чувствительность входа с выносными усилителями |
до 2000 пКл/g |
|
Динамический диапазон |
100дБ |
|
Спектральный анализ |
Нижняя частота анализа: 10 Гц |
|
Верхняя частота анализа: 1, 2, 4, 8 кГц |
|
Макс. частотное разрешение: 0,125 Гц |
|
Количество точек выборки: 1024, 2048, 4096, 8192 |
|
Анализируемые функции |
форма сигнала по 2 каналам, спектр по 2 каналам,
автокорреляция по 2 каналам, кросс-спектр, кросскорреляция,
когерентность |
|
Длина контролируемого участка |
до 1000м |
|
Погрешность определения местоположения утечки |
0,1% от длины контролируемого участка |
|
Время работы без подзарядки (измерительный модуль) |
не менее 6 час |
|
Условия работы |
при работе на открытых площадках: -5...+45 °С |
|
при установке прибора в автомашине: -50...+55 °С |
|
для датчиков: -60 +150 °С |
|
Габаритные размеры |
400х370х150 мм |
|
Масса |
не более 6,0 кг |
|
Выносные усилители |
промышленные, герметизированные с устройством
автоматической регулировки усиления (АРУ) |
|
Диапазон регулирования входных сигналов |
100 дБ |
Комплектность
|
Наименование |
Кол-во, шт. |
|
Корреляционный течеискатель Т-2001 в сборе |
1 |
|
Пьезоакселерометр однопозиционный в комплекте с
магнитом установочным и кабелем антивибрационным |
2 |
|
Усилитель выносной |
2 |
|
Кабель антивибрационный с микроразъемами (7 м) |
2 |
|
Кабель измерительный типа РК с разъемами CР-50 на
катушках
|
2 |
|
Зарядное устройство |
2 |
|
Наушники |
1 |
|
Переходник AR04 (микро-СР-50) |
2 |
|
Кейс для комплектации |
1 |
|
Программное обеспечение "АРМИД®-База данных", "Течеискатель"
|
1 |
|
Эксплуатационная документация |
1 |
|
