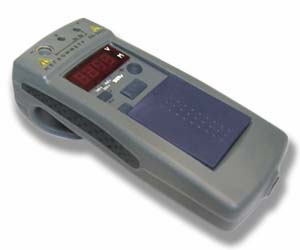

Цифровые мегаомметры Е6-24 и Е6-
Цифровые мегаомметры Е6-24 и
Е6-24/1
 Цифровые
мегаомметры Е6-24 и Е6-24/1 предназначены для измерения сопротивления изоляции
электрических цепей, не находящихся под напряжением, и измерения переменного
напряжения до 400 В. Современный эргономичный корпус, новейшая элементная база,
привлекательная цена.
Включенный прибор постоянно находится в режиме измерения напряжения. При наличии
в измеряемой цепи напряжения прибор отображает его величину. Измерение
сопротивления производится простым нажатием кнопки и не требует переключения
режимов.
При измерении сопротивления более 1 минуты прибор автоматически рассчитывает
коэффициент абсорбции и сохраняет его в памяти. В памяти так же сохраняются
результат последнего замера и сопротивление изоляции за 15 и 60 секунд. Все эти
параметры можно последовательно вывести на дисплей.
Мегаомметр оснащен системой защиты от подключения к необесточенной сети или
внезапной подачи напряжения во время измерений.
Модель Е6-24 позволяет выбрать одно из трех, а модель Е6-24/1 - одно из четырех
испытательных напряжений. Текущее значение испытательного напряжения
отображается светодиодным индикатором на лицевой панели.
Обе модели обладают высокой устойчивостью к помехам в измеряемой цепи,
наведенным токами промышленной частоты.
Питание прибора осуществляется как от аккумуляторной батареи, так и от сети
переменного тока через адаптер, служащий для зарядки аккумулятора. Прибор
оборудован системой контроля над состоянием аккумулятора. Встроенный
стабилизатор обеспечивает защиту аккумулятора от пере-зарядки. Также прибор
автоматически переходит в энергосберегающий режим через 2,5 минуты после
окончания измерений.
Климатическое исполнение прибора допускает его использование при температурах
окружающего воздуха от -30 до +50оС и относительной влажности
воздуха 90% (при tвозд.+30оС). Степень защиты корпуса
прибора IP42.
В комплект поставки входят измерительные провода до 2,5кВ, стандартные зарядное
устройство и аккумулятор.
Краткие технические характеристики
|
|
Е6-24 |
Е6-24/1 |
| Испытательное напряжение, В |
500; 1000; 2500 |
100; 250; 500; 1000
|
| Диапазон измерений |
До 10 ГОм |
До 1 ГОм |
| Разрешающая способность измерений до 9,99 МОм |
10 кОм |
| Разрешающая способность измерений от 10,0 до 99,9 МОм |
100 кОм |
| Разрешающая способность измерений от 100 до 999 МОм |
1 МОм |
| Разрешающая способность измерений от 1 до 9,99 ГОм |
10 МОм |
|
| Предел основной относительной погрешности при измерении сопротивлений
|
не более δ = ± ( 3 % + 3 емр )
|
| Предел основной относительной погрешности при измерении напряжения
переменного тока, до 400 В частотой (50,0 ± 0,5) Гц |
не более δ = + ( 5 % + 3 емр) |
| Ток в измерительной цепи |
Не более 1 мА |
| Рабочая температура |
От –30 Со до +50 Со
|
| Питание: |
От 10 до 14 В |
| Потребляемая мощность |
Не более 6 Вт |
| Габаритные размеры |
80х120х250 мм. |
| Масса: |
Не более 1,2 кг |

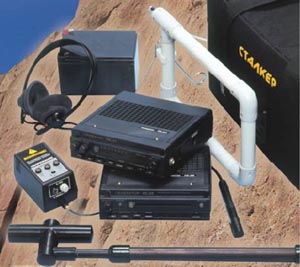

Трассоискатель (кабелеискатель)
"Сталкер-2"
 Трассоискатель
(кабелеискатель) "Сталкер-2" предназначен для:
определения
местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные
кабели, трубопроводы)
обследования
участков местности перед проведением земляных работ
определения мест
повреждения изоляции
поиска пар
проводов в сигнальных кабелях
работ по скрытой
проводке.
Работы с
трассоискателем "Сталкер-2" могут проводиться как в активном режиме - с
подключением генератора, так и в пассивном - без генератора, используя наводки
промышленных сетевых частот и радиостанций.
Подключение генератора трассоискателя к коммуникации возможно двумя способами:
непосредственное
подключение с помощью "крокодилов";
дистанционное
(индуктивное) подключение с помощью передающей рамки.
Эксплуатационные
характеристики трассоискателя Сталкер-2
|
Наименование параметра
|
Значение
|
| Дальность обследования трассы |
до 20 км
|
| Погрешность определения планового положения одиночной трассы на
глубине залегания 2 м |
+ 10 см
|
| Глубина обнаружения трассы |
до 10 м
|
| Погрешность определения высотного положения одиночной трассы |
+ 10% |
| Габаритные размеры трассоискателя в футляре типа "сумка" |
450 x 280 x 250 мм
|
| Масса
комплекта трассоискателя Сталкер-2 |
не более 7 кг
|
| Диапазон рабочих температур |
минус 20...40 °C
|
Частотомеры электронно-счетные с
микропроцессорным управлением Ч3-83 и Ч3-83/1
Частотомеры электронно-счетные с
микропроцессорным управлением Ч3-83 и Ч3-83/1 - современные высокоточные
лабораторные приборы. Предназначены для измерения частоты и периода
синусоидальных сигналов, а также длительности импульса, частоты и периода
следования импульсных сигналов.
Кроме того, прибор измеряет уход частоты (как мгновенный, так и максимальный) за
период измерения, длительность и скважность единичного импульса, подсчитывает
количество импульсов за период измерения, а также служит для выдачи
высокостабильного сигнала опорной частоты. Термостабилизированный опорный
генератор модели Ч3-83 обеспечивает высокую точность измерений.
Измерение проводится по трем каналам, два из которых имеют одинаковый частотный
диапазон, что позволяет одновременно работать с двумя источниками сигнала и
вычислять их соотношения.
Высокоинформативный графический дисплей и интуитивно понятные органы управления
существенно облегчат работу с прибором, а связь с компьютером через интерфейс
RS232С позволит создавать массивы данных для последующего анализа.
Технические характеристики
|
Наименование параметра
|
Ч3-83 |
Ч3-83/1 |
| Опорный генератор |
|
Частота |
10 МГц |
|
Стабильность поддержания
частоты сутки/год |
2х10-9 / 2х10-7
|
5х10-6 / 1х10-5
|
|
Выходной сигнал Fопорной
5МГц (на нагр. 50Ом) |
0,5 - 1,5 В |
|
Напряжение внешнего
источника Fопорной |
0,5 - 3 В |
|
Время установления
рабочего режима |
15 мин |
| Измерение частоты |
|
Диапазон частот (входы А и
Б) |
0,1 Гц - 200 МГц
|
|
Напряжение вх. сигнала(с
пост. составляющей) |
0,03 - 10 В |
|
Диапазон частот (вход В)
|
100 - 2400 МГц
|
|
Мощность вх. сигнала
|
0,03 - 80 мВт |
| Измерение периода (вход А) |
|
Усредненный период
|
5 нс - 10 с |
|
Период единичного импульса
|
0,1 мкс - 100 с
|
| Измерение параметров импульсов (вход А) |
|
Длительность импульса
|
0,1 мкс - 100 с
|
|
Скважность импульса при Fслед.
< 5 МГц |
мин. длительность имп. 0,1
мкс |
|
Емкость счетчика числа
импульсов |
232
|
| Общие характеристики |
| Время
счета |
|
- входы А и Б |
0,1; 1; 10 с |
|
- вход В |
0,2; 2; 20 с |
| Входной
импеданс |
|
- входы А и Б |
1 МОм и 50 Ом / 50 пФ ±10%
|
|
- вход В |
50 Ом |
|
Интерфейс |
RS232С |
|
Питание |
220 ±22 В / 50 ±1 Гц
|
|
Потребляемая мощность
|
< 25 Вт |
|
Масса |
3 кг |
|
Габаритные размеры (Ш х В
х Г) |
235 х 85 х 165 мм |
|
