- Описание
- Технические данные
Наименование:
АД-701М
Тип:
Дефектоскопы низкочастотные акустические
ТУ:
ТУ 4276-006-52736667-05
Краткое тех. описание:
Для неразрушающего контроля многослойных конструкций и изделий из слоистых пластиков на всех стадиях технологического процесса изготовления изделий и при их эксплуатации, при помощи измерений сигналов от искусственного дефекта (дефекта) нанесенного на контролируемые изделия. При этом дефектоскопы обеспечивают обнаружение дефектов соединений (преимущественно клеевых) между элементами многослойных конструкций из полимерных композиционных материалов и металлов, применяемых в различных сочетаниях, а также расслоений в слоистых пластиках, область применения - судостроение, авиационная, космическая, автомобильная, строительная и другие отрасли промышленности. Диапазон измерений: сигнала от искусственного дефекта 0..4 В, площади искусственного дефекта, 70...500 мм2.
Цена АД-701М:
Уточняйте по телефону или через обратную связь.

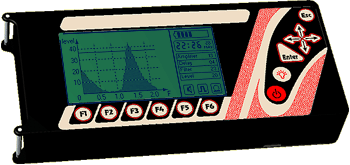

Акустический дефектоскоп АД-701
|
Назначение и применение
Низкочастотный акустический дефектоскоп АД-701 предназначен для контроля композиционных материалов.
|
|
Прибор совмещает два метода контроля - импедансный и метод свободных колебаний. Спектральный анализ сигналов позволяет повысить достоверность контроля и отстроиться от мешающих факторов. В число дефектов, контролируемых прибором, входят: расслоения, непроклеи, нарушения сплошности контролируемого объекта.
Конструктивно прибор имеет портативное исполнение, автономное питание и предназначен для использования в лабораторных, цеховых и полевых условиях.
Прибор оснащен встроенным жидкокристаллическим индикатором, на
котором наглядно отображается поступающая информация. Встроенная
энергонезависимая память позволяет хранить настройки и программы
контроля, данные о проконтролированных участках. Инфракрасный порт
позволяет осуществлять обмен данными между прибором и персональным
компьютером.
В комплект поставки прибора входят 3 типа сменных преобразователя рассчитанных для контроля различных типов материалов. |
|
Технические характеристики |
|
Минимальная площадь выявляемых дефектов:
|
1,2 см2.
|
|
Частота следования возбуждающих импульсов:
|
25 Гц.
|
|
Диапазоны частот спектроанализатора:
|
0,3 - 20 кГц.
|
|
Питание дефектоскопа осуществляется от встроенного аккумулятора:
|
12 В
|
|
Продолжительность непрерывной работы от аккумуляторов:
|
4 ч.
|
|
Габариты электронного блока (без преобразователей):
|
235 х 125 х 50 мм
|
|
