Датчик перемещения ДП-И ИЦФР.402248.001

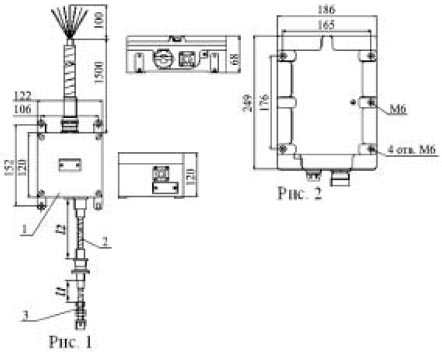

1 - преобразователь нормирующий;
2 - жгут соединительный;
3 - преобразователь вихретоковый.

Назначение

Бесконтактное измерение зазора (осевого сдвига), размаха и амплитуды виброперемещения, модуля векторной суммы виброперемещения по двум каналам и мгновенного значения измеряемого параметра.
Область применения - контроль за положением и виброперемещением элементов конструкции газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и других объектов.

Особенности

Применение в системах измерения и контроля с мультиплексными каналами связи (4-х проводная полевая шина стандарта RS-485).
Два автономных канала измерения с выходами RS-485, 4…20 мА, 0…5 В.
Для целей диагностики (визуализация, спектральный анализ) обеспечено измерение мгновенного значения сигнала (выходы 0…5 В).
Режимы, диапазоны измерения и частота среза цифровых фильтров низкой частоты (ФНЧ) переключаются дистанционно.
Возможность настройки в условиях эксплуатации.

Технические характеристики

Измеряемые параметры: зазор (осевой сдвиг, среднее положение вала); амплитуда (peak) виброперемещения; размах (peak to peak) виброперемещения; амплитуда векторной суммы виброперемещения двух каналов; мгновенное значение сигнала.
Диапазон измеряемых зазоров, мм	от 0 до 2,5
Максимальное значение размаха виброперемещения, мкм	500
Пределы основной погрешности:
в режиме измерения перемещения абсолютная, мкм	± 20
в режиме измерения виброперемещения относительная, %	± 5
Максимальный диапазон частот (при выключенном цифровом ФНЧ), Гц	от 10 до 2 000
Частота среза цифровых ФНЧ, Гц	500, 750, 1 000
Напряжение питания	от 18 до 36
Потребляемая мощность, Вт, не более	2
Максимальный ток потребления (при напряжении питания 18 В), мА, не более	80
Цепи питания имеют гальваническую развязку от выходных цепей и корпуса. Средняя наработка на отказ, ч, не менее	50 000

Условия эксплуатации

Диапазон рабочих температур:
для преобразователя вихретокового, оС	от -40 до +100
для преобразователя нормирующего, оС	от -40 до +70
Степень защиты по ГОСТ 14254-96:
преобразователь нормирующий	IP66
преобразователь вихретоковый	IP67
жгут	IP54

Состав

Таблица 1. Преобразователь нормирующий Код Канал Взрывозащита Рис. ПН1 "Х" и "Y" 1Ex[ib]mIIBT6 Рис. 1 ПН2 Один канал 1Ex[ib]mIIBT6 ПН3 "Х" и "Y" 1Ex[ib]dIIBT6 Рис. 2 ПН4 Один канал 1Ex[ib]dIIBT6 ПН5 "Х" и "Y" - Рис. 1 (без вых. кабеля) ПН6 Один канал -

Таблица 2. Преобразователь вихретоковый Код Установочная резьба Длина, l 1, мм Конструкция ПВ1 М10х1 600 Металлорукав ПВ2 М10х1 700 ПВ3 М12х1 261 Штанга ПВ4 441 ПВ5 М10х1 500 Кабель ПВ6 М12х1 150 Штанга ПВ10 3/8’’, 24 нитки на дюйм 840 Кабель с соединителем СР050 ПВ11 3/8’’, 24 нитки на дюйм 780 ПВ12 3/8’’, 24 нитки на дюйм 500 ПВ13 3/8’’, 24 нитки на дюйм 855 ПВ14 М10х1 580 Кабель ПВ15 М10х1 500 Металлорукав ПВ16 М10х1 500 Кабель ПВ17 М10х1 500 ПВ18 3/8’’, 24 нитки на дюйм 710 Кабель с соединителем СР-50 ПВ19 3/8’’, 24 нитки на дюйм 710 ПВ20 3/8’’, 24 нитки на дюйм 1 000 ПВ21 3/8’’, 24 нитки на дюйм 980 ПВ22 М10х1 440 Штанга ПВ23 М10х1 900 Кабель ПВ24 М10х1 700 Кабель

Таблица 3. Жгут Код Длина, мм Конструкция L1 10 000 Металлорукав L2 9 000 L3 8 000 L4 4 750 L5 4 750 Частично металлорукав L6 5 000 Частично металлорукав с соединителем СР-50 L11 8 000 Металлорукав, соединитель угловой L12 4 750 L13 4 000 Частично металлорукав

Допускается комплектация в любом сочетании с учетом типов соединителей.

Примечания:

• Взрывозащиты ПВ - 1ExibIIBT6.
• При выходе из строя ПВ или жгута допускается их замена, при условии выполнения перенастройки

ДП и записи в паспорте.

Таблица 4. Цифровые фильтры низкой частоты

Комплект поставки

ДП-И ИЦФР.402248.001, ИЦФР.402248.001 ПС, ИЦФР.402248.001 РЭ, компакт-диск с пользовательской программой и технической документацией.

Пример записи при заказе

Датчик виброперемещения ДП-И - ПН1/ПВ4,ПВ2/2L3/1-2/250/Ф1/13 ИЦФР.402248.001 ТУ:
ПН1 - согласно таблице 1
ПВ4, ПВ2 - согласно таблице 2
2L3 - коды жгутов согласно таблице 3
1-2 - Lmin, Lmax диапазона измерения зазора, мм
250 - Sr max диапазона измерения размаха виброперемещения, мкм
Ф1 - Установленные фильтры согласно таблице 4
13 - Установленный режим измерения (первая позиция - канал X, вторая - канал Y):
1 - зазор (осевой сдвиг);
2 - амплитуда виброперемещения;
3 - размах виброперемещения;
4 - амплитуда векторной суммы виброперемещения каналов Х и Y.

Примечания: При одинаковых каналах допускается форма записи 2ПВ1, 2L3. При заказе ПН2, ПН4, ПН6 (одноканальный вариант) заполняется одна позиция. При установке режима 4 на одном из каналов по второму каналу автоматически устанавливается режим 2. Выходы RS-485 при этом недоступны.
Датчик виброперемещения ДП-И - ПН1/ПВ4,ПВ2/2L3/1-2/250/Ф1/13 ИЦФР.402248.001ТУ означает - Датчик виброперемещения ДП-И ИЦФР.402248.001 с классом взрывозащиты 1Ex[ib]mIIBТ6, штанговым ПВ длиной 441 мм и резьбой М12х1 в одном канале, ПВ в металлорукаве - в другом. Длина жгутов 8 000 мм.

Диапазоны измерения:

• размаха виброперемещения до 250 мкм;
• зазора (осевого сдвига) от 1 до 2 мм.

Цифровой фильтр с частотой среза 500 Гц.

Режимы измерения:

• канал Х (1) "Зазор (осевой сдвиг)";
• канал Y (3) "Размах виброперемещения"

Примечание. При отсутствии указаний о характеристиках и режимах измерений датчик настраивается на измерение зазора (осевого сдвига) от 0,35 до 2.35 мм, размаха виброперемещения до 250 мкм с установкой в каждом канале режима измерения размаха виброперемещения и фильтра Ф3. По согласованию с изготовителем (разработчиком) возможна поставка датчиков с параметрами, отличающимися от приведенных (частота среза фильтра, длина жгута и ПВ).
