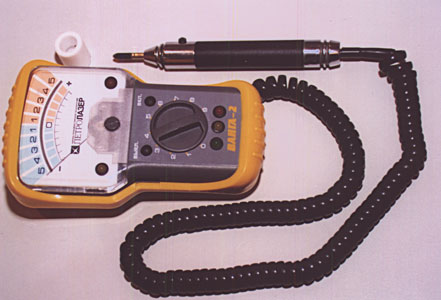

Дефектоскоп вихретоковый Ванга
Назначение
Предназначен для выявления структурных неоднородностей в
изделиях из ферромагнитных материалов и других металлов под слоем диэлектричских
изоляционных материалов толщиной до 2 мм. Дефектоскоп может использоваться
структурными подразделениями ГИБДД для выявления признаков изменения
маркировочных данных на кузовных деталях транспортных средств в качестве
технического средства неразрушающего контроля, предваряющего экспертную оценку.
С помощью дефектоскопа могут быть выявлены:
-
наличие сварных, паяных, клееных швов и их различия по
технологии выполнения;
-
различия в технологических режимах выполнения точечных
сварных соединений;
-
изменения толщины немагнитного покрытия металла
(лакокрасочное покрытие, шпатлевка, наплавка олова, латуни, нарушение
цинкового слоя и т.п.);
-
зоны, подвергшиеся наклепу в результате механической
обработки;
-
зоны, подвергшиеся сильному нагреву;
-
различия в структуре металлов, применяемых для
изготовления идентификационных табличек.
Основные технические характеристики
|
Линейные размеры дефекта, выявляемого с помощью
дефектоскопа, мкм |
600х50х200 |
|
Максимальная толщина изоляционного диэлектрического
покрытия исследуемого элемента, не менее, мкм |
2000 |
|
Максимальный коэффициент усиления активного датчика,
не менее, Дб |
13 |
|
Производительность (скорость движения датчика по
поверхности исследуемого элемента), не менее, мм/сек |
50 |
|
Энергопотребление в рабочем режиме, мА |
не более 12 |
|
Емкость встроенного аккумулятора, мА*ч |
не менее 100 |
|
Габаритные размеры электронного блока, мм |
130х70х40 |
|
Габаритные размеры датчика, мм |
140х20х20 |
|
Вес дефектоскопа, кг |
0.5 |
Функциональные особенности:
-
Гибкий спиральный кабель между электронным блоком и
датчиком;
-
Взаимозаменяемость датчиков;
-
Автоматическая настройка (калибровка) на исследуемую
поверхность;
-
Компенсационный демпфер в конструкции датчика,
обеспечивающий нормализацию нагрузки контакта между датчиком и исследуемой
поверхностью.
