Прибор обкатной для контроля диаметров БВ-4274
Предназначен для контроля внутренних и наружных диаметров деталей
с цилиндрической поверхностью на станках различных типов в условиях
машиностроительных предприятий.
Технические характеристики*
| Диапазон измеряемых наружных диаметров, мм |
50…2000 |
| Диапазон измеряемых внутренних диаметров, мм |
500…20000 |
| Предел допускаемой погрешности в зависимости от диаметров изделий (Dм),
мм |
0,02+0,02D,
где D в м |
| Предел допускаемого размаха показаний, мм |
0,02 |
| Цена деления (дискретность показаний), мм |
0,01 |
Условия эксплуатации
| Температура окружающей среды, °С |
-5…+35 |
| Относительная влажность, % |
до 80 |
Устройство и принцип работы

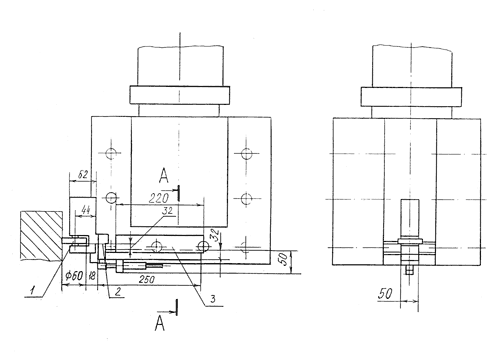

Конструкция прибора показана на рисунке. В оправке (резцедержателе)
закрепляется колодка 3, несущая с помощью ласточкина хвоста измерительное
устройство 2 с обкатным роликом 1 (колодка 3 входит в комплект прибора). Ролик
1 должен прижиматься к контролируемой поверхности, наружной или внутренней.
Величина усилия контролируется с помощью специального индуктивного датчика.
В состав прибора входят бесконтактное устройство для счета оборотов
контролируемой детали и электронный блок для сбора, обработки и представления
измерительной информации о контролируемом диаметре и усилии прижима.
* Технические характеристики указаны для базового исполнения прибора; они
могут быть изменены под другие номинальные размеры деталей и адаптированы
к условиям производства Заказчика.
|
