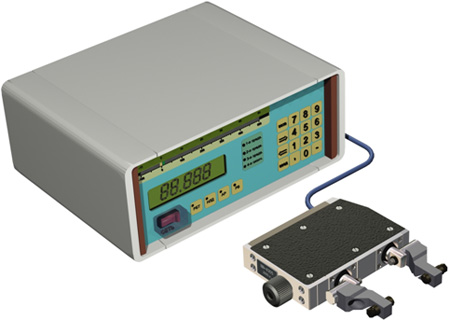

Прибор для контроля деталей с непрерывной поверхностью (с
настольной скобкой) БВ-4305
Микропроцессорный прибор активного контроля для круглошлифовальных станков
Технические характеристики
| Принцип действия |
микропроцессорный индуктивный |
| Диапазон диаметров контролируемых валов, мм |
от 2,5 до 200 |
| Диапазон показаний по шкале, мкм |
60 и 600 |
| Цена деления шкалы, мкм |
1 и 10 |
| Дискретность цифрового отсчета, мкм |
0,1 |
| Диапазон показаний цифрового отсчета, мкм |
± 999 |
| Количество управляющих команд |
4 |
| Предельная погрешность срабатывания окончательной команды, мкм, не
более |
0,5 |
| Предельная погрешность смещения настройки команд, мкм, не более |
1,2 |
| Чувствительность аналогового выходного сигнала постоянного тока,
мВ/мкм |
20 |
| Командные выходные реле: |
|
| контактные группы по каждой команде |
один переключающий контакт |
| разрывная мощность контактов при 220В переменного тока, ВА |
500 |
| Габариты электронного блока, мм |
296x226x122 |
| Масса электронного блока, кг |
3,8 |
|
