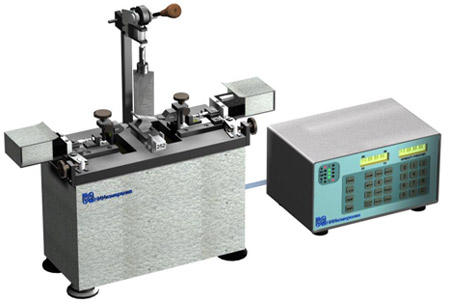

Прибор для контроля рабочих углов хвостовиков лопаток БВ-7610
Предназначен для контроля одностороннего и двустороннего углов хвостовиков
лопаток рабочих компрессорных двигателей в условиях производства.
Контролируемые параметры
- углы при основании U и U1;
- разность углов ∆U; угол при вершине φ;
- размер по средней линии E;
- величина доработки пятки со стороны угла ∆S и ∆S1;
- отклонение от прямолинейности стороны угла h и h1
Технические характеристики
| Максимальная высота измеряемых лопаток, мм |
150 |
| Допускаемая погрешность измерения при контроле |
2 мкм |
| что приводит к погрешности при измерении углов различных лопаток,
угл. мин |
от 2 до 6 |
| Габариты, мм: |
| механическая станция с датчиками |
550х200х540 |
| специализированный компьютер |
315х205х280 |
| принтер |
360х200х200 |
| Масса, кг: |
| механическая станция с датчиками |
15 |
| специализированный компьютер |
3 |
| принтер |
2 |
|
