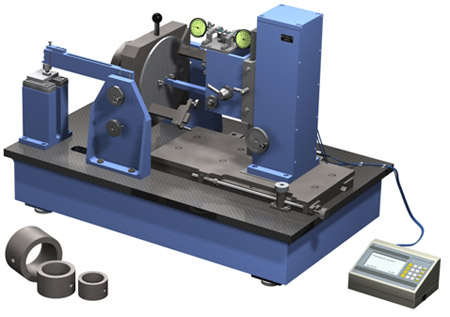

Прибор для контроля резьбовых конических калибров-колец
БВ-7614
Предназначен для контроля конусности по среднему диаметру, прямолинейности
образующей конуса по линии среднего диаметра, конусности по внутреннему диаметру
шага резьбы конических клибров-колец по ГОСТ 10654, ГОСТ 10655, ГОСТ 25575, ГОСТ
25576, ГОСТ 8867, «БАТРЕСС».
Технические характеристики*
| Условный диаметр труб, для которых предназначены
резьбовые калибры-кольца, мм |
33 ÷ 146 |
| Наружный диаметр калибра-кольца, мм |
60 ÷ 200 |
| Наибольшая длина калибра-кольца, мм |
130 |
| Конусность резьбовых калибров-колец |
1/6, 1/12, 1/8, 1/6 |
| Масса устанавливаемого калибра-кольца, кг, не более |
15 |
| Дискретность младшего разряда табло электронного блока, мм |
0,001 |
| Предел допускаемой погрешности при контроле, мм: |
| конусности по среднему диаметру |
± 0,0025 |
| конусности по внутреннему диаметру |
± 0,0050 |
| шага |
± 0,0025 |
| Габаритные размеры составных частей прибора, мм: |
| прибора для контроля конических калибров-колец |
121х760х630 |
| электронного блока (компьютера) |
210х73х22 |
| Масса, кг: |
| прибора для контроля конических калибров-колец |
510 |
| электронного блока (компьютера) |
1,5 |
* Характеристики контролируемых деталей и технические характеристики
прибора могут быть изменены и адаптированы к условиям производства Заказчика.
|
