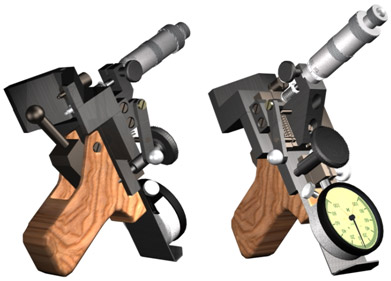

Прибор для контроля угла профиля резьбы БВ-7620
Предназначен для определения половины угла профиля резьбы
насосно-компрессорных труб гладких (НКГ) и муфт к ним по ГОСТ 633-80
Характеристики контролируемых параметров*
| Условный диаметр труб, для которых предназначен прибор,
мм |
48, 60, 73, 89, 102, 114 |
| Наружный диаметр муфт, мм |
55,9; 73:0; 88,9; 108,0; 120,6; 132,1 |
| Длина муфт, мм |
96, 110, 132, 146, 150, 156 |
| Шаг резьбы, мм |
5,08
6,35 |
| Высота профиля, мм |
1,412 + 0,05 (- 0,10)
1,810 + 0,05 (- 0,10) |
| Угол при вершине профиля α |
600 |
| Угол наклона стороны профиля α/2 |
300 ± 10 |
| Угол наклона φ |
10°47'24'' |
| Конусность |
1/16 |
Технические характеристики*
| Цена деления (дискретность отсчетных устройств), мм |
0,002 |
| Основная погрешность прибора |
15' |
| Измерительное усилие, Н, не более |
2,0 |
| Габариты прибора, мм |
230х180х77 |
| Масса, кг |
0,9 |
* Характеристики измеряемых деталей и технические характеристики прибора
могут быть изменены и адаптированы к условиям производства Заказчика.
|
