Устройство для контроля вертикальной несоосности валов
двигателя и редуктора БВ-7622-01
Применяется в условиях депо и ремонтных предприятий метрополитена. Измеряется
по вертикали разность расстояний валов двигателя и редуктора от уровня головок
рельс под тарой вагона.

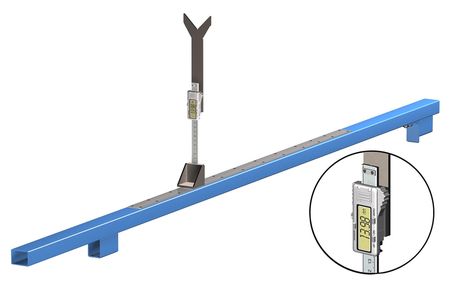

Устройство состоит из специального штангенвысотомера и рейки.
При измерении устройство устанавливают основанием на рейку. Рамку перемещают
до упора измерительной призмы в вал двигателя. После этого снимают показания по
шкале штанги. То же повторяют в отношении вала редуктора.
Для определения соосности валов определяют разность показаний при двух
измерениях.
Технические характеристики
| Диапазон контролируемых расстояний, мм |
75 (от 350 до 425) |
| Разность контролируемых расстояний, мм, не более |
4 |
| Высота рабочей поверхности рейки от уровня головок рельсов, мм |
80 ± 0,3 |
| Диапазон измерений измерительного устройства (для вала Ø 62 мм) |
115 (от 250 до 365) |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
| Допускаемая погрешность измерительного устройства при измерении
разности расстояний, мм |
0,3 |
| Габаритные размеры, мм: |
| измерительного устройства |
357х75х49 |
| рейки |
1785х97х30 |
| Масса, кг, не более: |
| измерительного устройства |
0,45 |
| рейки |
2,0 |
|
