Устройство для контроля расстояния от уровня головок рельсов
до контактной поверхности башмака токоприемника БВ-7627-01
Применяется в условиях депо и ремонтных предприятий метрополитена. Измерения
проводятся в свободном и отключенном положении.

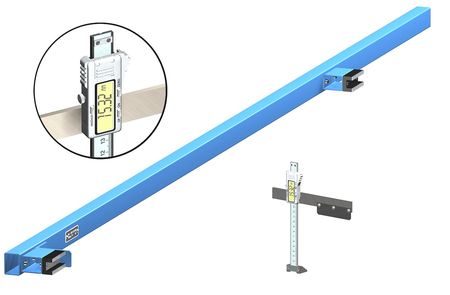

Устройство состоит из специального штангенвысотомера и рейки. Рейку
устанавливают опорными поверхностями на головки рельсов таким образом, чтобы
вылет рейки находился по левую или правую сторону токоприемника.
Расстояние от уровня головок рельсов до контактной поверхности башмака
токоприемника в свободном и отключенном положении контролируют специальным
штангенвысотомером с поворотной измерительной линейкой. Штангенвысотомер
устанавливают на рейку, измерительную линейку опускают до касания с контактной
поверхностью башмака токоприемника и снимают показание по шкале штанги нониусу.
Технические характеристики
| Высота верхней точки контактной поверхности
башмака над уровнем головок рельсов, мм: |
| в свободном положении |
174-191 |
| в отключенном положении |
124-140 |
| Высота рабочей поверхности рейки от уровня головок рельсов, мм |
100 ± 0,3 |
| Диапазон расстояний, измеряемых штангенвысотомером, мм |
70 (от 22 до 92) |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
| Допускаемая погрешность штангенвысотомера, мм |
0,3 |
| Габаритные размеры, мм: |
| специального штангенвысотомера |
250х27х168 |
| рейки |
2375х116х30 |
| Масса, кг: |
| специального штангенвысотомера |
0,32 |
| рейки |
2,7 |
|
