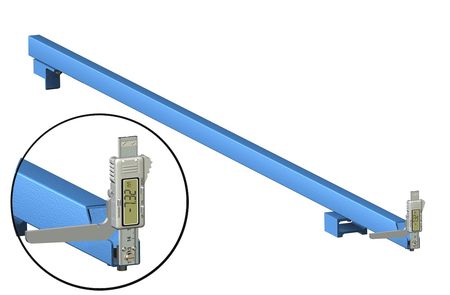

Устройство для контроля расстояния от уровня головок рельсов
до нижней точки скобы срывного клапана БВ-7628-01
Предназначено для применения в условиях депо и ремонтных предприятий
метрополитена.
При контроле рейку устанавливают на рельсы таким образом, чтобы измерительное
устройство располагалось рядом со скобой срывного клапана. Указатель при этом
должен находиться в нижнем положении. Перемещая рейку, подводят указатель под
измеряемую поверхность. Указатель поднимают до контакта с измеряемой
поверхностью и снимают показания по шкале штанги и нониусу.
Технические характеристики
| Диапазон контролируемых расстояний, мм |
2 (от 53 до 55) |
| Диапазон измерений, мм |
20 (от 40 до 60) |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
| Расстояние от измерительной поверхности указателя до опорных
поверхностей рейки, мм |
40 ± 0,1 |
| Допускаемая погрешность устройства при измерении, мм |
0,3 |
| Габаритные размеры, мм |
1893х131х110 |
| Масса, кг |
2,2 |
|
