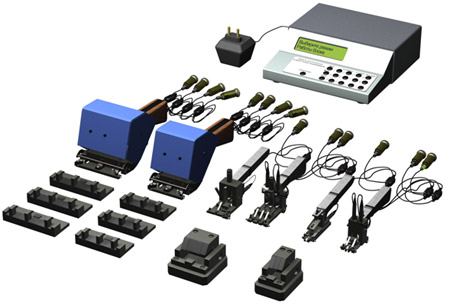

Прибор для контроля площади сечения сопловых аппаратов
БВ-7631
Микропроцессорная измерительная система предназначена для геометрического
контроля площадей проходного сечения сопловых аппаратов I-IY ступеней двигателя
ТВ 3-117 и его модификаций.
Технические характеристики*
| Принцип действия |
электронно-механический, контактный |
| Метод контроля |
относительный (сравнение с образцовым проходным сечением) |
| Максимальное количество контролируемых окон одного соплового
аппарата |
100 |
| Предел допускаемой погрешности контроля площади проходного сечения,
мм2 |
± 1 |
| Количество типоразмеров окон, контролируемых с помощью одного
электронного блока |
до 4 |
| Габаритные размеры контролируемых окон, мм: |
| устройства для контроля проходного сечения |
по требованиям Заказчика |
| электронного блока |
235х100х120 |
| Масса, кг: |
| устройства для контроля проходного сечения |
0,6 ? 1,2 |
| электронного блока |
1,0 |
* Технические характеристики прибора могут быть изменены и адаптированы к
условиям производства Заказчика.
|
