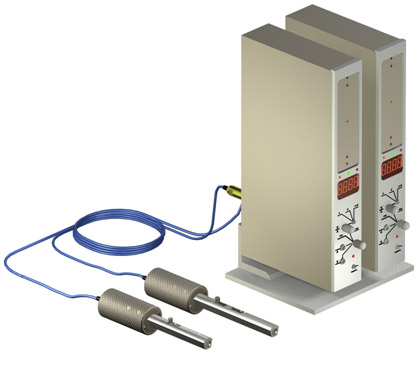

Прибор для контроля ширины дорожки обойм и расстояния между
двумя обоймами корпуса сателлитов БВ-7652
Предназначен для использования в условиях авиаремонтных заводов
Технические характеристики
| Контролируемые параметры и допускаемые
отклонения, мм: |
| ширина дорожки обойм |
5,5-0,015 +0,060 |
| расстояние между двумя обоймами |
42-0,17 +0,12 |
| Диапазон показаний цифровой индикации, мкм |
400 (±200) |
| Дискретность цифровой индикации, мкм |
1 |
| Диапазон электрической корректировки нуля , мкм |
200 (±100) |
| Предел допускаемой погрешности при контроле, мкм: |
| ширины дорожки обойм |
10 |
| расстояния между двумя обоймами |
30 |
| Размах показаний прибора при контроле, мкм, не более: |
| ширины дорожки обойм |
5 |
| расстояния между двумя обоймами |
15 |
| Смещение настойки в течение 1 часа, мкм, не более |
1 |
| Контактное усилие на наконечниках, Н |
(3,0±0,5) |
| Габаритные размеры, мм, не более: |
| устройства измерительного, DxL |
39х231 |
| модуля электронного |
50х160х320 |
| Масса, кг, не более: |
| устройства измерительного |
0,51 |
| модуля электронного |
2,0 |
|
