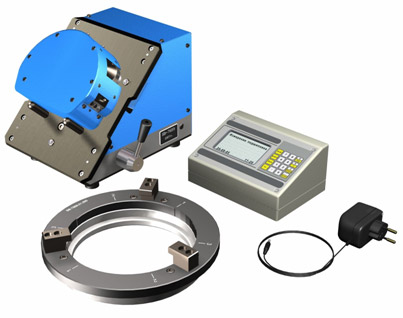

Прибор для контроля и сортировки наружных
колец подшипников по среднему диаметру и
расстоянию между буртами БВ-7689
Предназначен для контроля и
сортировки наружных колец буксовых подшипников
на размерные группы по внутреннему диаметру и
ширине дорожки качения.
Технические характеристик*
Диапазон
измерений, мм: |
внутреннего диаметра |
от 221,965 до 222,189 |
ширины дорожки качения |
от 51,974 до 52,106 |
Дискретность отсчета, мкм |
0,1 |
Погрешность измерений
при контроле, мкм, не более: |
отклонений |
3 |
овальности |
2 |
Габаритные размеры, мм,
не более: |
станции измерительной |
540х230х300 |
блока электронного |
230х160х100 |
Масса, кг, не более: |
станции измерительной |
25 |
блока электронного |
1 |
|
