БВ-9288 Стенд контроля колесных пар / Измерения линейных параметров / Измерения геометрических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БВ-9288

Тип:
Стенд контроля колесных пар

ТУ:


Краткое тех. описание:
Предназначен для автоматизированного измерения геометрических параметров колесной пары при полном освидетельствовании электропоездов колеи 1520 мм в условиях предприятий железнодорожного транспорта

Цена БВ-9288:
Уточняйте по телефону или через обратную связь.

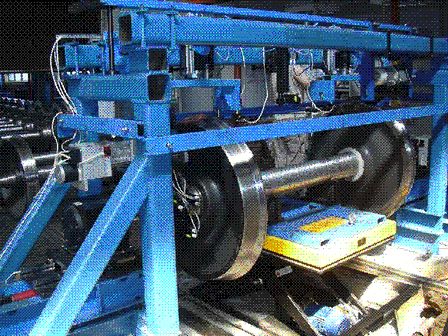

Стенд контроля колесных пар БВ-9288

Предназначен для автоматизированного измерения геометрических параметров колесной пары при полном освидетельствовании электропоездов колеи 1520 мм в условиях предприятий железнодорожного транспорта.

БВ-9288

Технические характеристики

Контролируемая деталь – колесная пара для электропоездов серий ЭР2, ЭР2Р, ЭР2Т, ЭВ2Т, ЭД4в/и
Возможные типы осей РМ3, РМ5, РУ1, РУ1Ш
Возможные диаметры колес - 950 и 1060 мм.
Принцип действия лазерный, бесконтактный
Диапазоны измерений контролируемых параметров, мм, не менее
расстояния между внутренними гранями ободьев колес 1435 ÷ 1445
разности расстояний между внутренними гранями ободов колес от 0 до 2
диаметр по кругу катания от 880 до 1070
непостоянства диаметра по кругу катания от 0 до 1
разности диаметров по кругу катания от 0 до 1
диаметр средней части оси от 160 до 186
диаметра предподступичной части оси (165; 175) от минус 1 до 0
диаметра шейки оси типоразмеры (130; 135; 140) от минус 1 до 0
толщина гребня от 30 до 35
высоты гребня от 25 до 35
минимальной толщины обода от 32 до 64
ширины обода от 125 до 135
проката от минус 0,5 до 8
разности прокатов от 0 до 2
разности расстояния между внутренней гранью обода и торцом оси от 0 до 2
Напряжение питающей сети, В 198 ÷ 242
