Рулетки электронные измерительные металлические
РУГ-РЭМИ, РУК-РЭМИ
Рулетки электронные измерительные металлические РУГ-РЭМИ, РУК-РЭМИ
предназначены для измерений уровня жидких органических сред, в частности нефти,
светлых и темных нефтепродуктов и уровня подтоварной воды во всех типах
резервуаров и танкеров.
Рулетки представляют собой средства измерений с лотами (грузами) со шкалами
номинальной длины 5, 10, 20, 30, 50 м по ГОСТ 7502-98, со встроенным и
закрепленным на оси рулетки заземляемым корпусом светового индикатора.
Принцип действия рулеток состоит в опускании рулетки в резервуар и снятием
отсчётов показаний измерительной шкалы после поднятия рулетки по границе
разделения сред без применения водочувствительных паст.
Срабатывание электронной схемы происходит при пересечении грузом (лотом)
границы раздела «нефтепродукт-вода».
Рулетки имеют пять модификаций. Их обозначение и особенности приведены в
таблице 1.

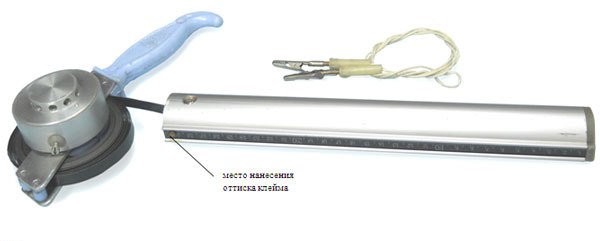

Фотография общего вида
Метрологические и технические характеристики
- Диапазоны измерений, мм - от 1 до 50000.
- Цена деления, мм - 1
Пределы допускаемой абсолютной погрешности интервалов шкалы
|
Наименование
|
Модификации рулеток
|
|
Р5У3Г-РЭМИ5
|
Р10У3Г-РЭМИ10
|
Р20У3Г-РЭМИ20
|
Р30У3К-РЭМИ30
|
Р50У3К-РЭМИ50
|
|
Диапазон измерений, м
|
5
|
10
|
20
|
30
|
50
|
|
Пределы допускаемой абсолютной погрешности при нормальной
температуре, мм:
- отрезок шкалы 1 м и более
- дециметровый
- сантиметровый
- миллиметровый
|
± (0,30+0,15(L-1))*
± 0,3
± 0,2
± 0,15
|
± (0,40+0,20(L-1))*
± 0,4
± 0,3
± 0,2
|
|
*Примечание - L – число полных и неполных метров в отрезке
|
|
Отклонения от перпендикулярности:
для штрихов
для цифр
Коэффициент линейного расширения измерительной ленты:
для углеродистой стали
для нержавеющей стали
Ширина измерительной ленты, мм
Толщина измерительной ленты, мм
Нормальные условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха при температуре 25 °С, %
атмосферное давление, кПа
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха при температуре 25 ° С, %
атмосферное давление, кПа
Масса груза (лота), кг
Общая масса рулетки, кг
Сопротивление изоляции, не менее:
в нормальных условиях эксплуатации
в рабочих условиях эксплуатации
Рабочее напряжение, В, не более
Корпуса рулеток обеспечивают сохранность измерительной ленты в
намотанном виде при падении с высоты
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94
Степень защиты оболочки электронного датчика рулетки
Маркировка взрывозащиты
|
30'
3°
1,2*10-5
2*10-5
от 7 до 25
от 0,12 до 0,3
20 ± 2
до 80
от 84 до 106
от - 40 до + 50
95
от 84 до 106,7
2,0 ±0,1
3 ± 1
20 Мом
0,5 МОм
3,6
1,5 м.
третий (III)
IP 54
Ex ia IIA T6 Ga
|
В комплект поставки входят:
- Рулетка - 1 шт.;
- Паспорт – 1 шт.;
- Батарейки 1,5 В размера ААА – 2 шт. (установлены в индикатор рулетки).
Поверка осуществляется по
МИ 1780-87 «ГСИ. Ленты образцовые и рулетки металлические измерительные.
Методика поверки».
|
