Приборы для контроля резьбовых и гладких калибров НИИК-481КМ2

Двухкоординатный прибор модели НИИК-481КМ2 предназначен для измерения линейно-угловых параметров гладких и резьбовых калибров (колец и пробок) цилиндрических и конических: среднего и внутреннего (наружного) диаметров в измерительной плоскости, конусности по среднему и внутреннему (наружному) диаметрам, прямолинейности образующей конуса (цилиндра) по линии среднего диаметра, шага резьбы, отклонения от перпендикулярности базового торца относительно оси измеряемого калибра.
Прибор состоит из базовой части, включающей в себя основание, узлы для координатных перемещений, стол для установки и крепления калибров, центрирующее устройство, измерительную головку, индуктивные преобразователи, линейные преобразователи и измерительные наконечники, а так же электронного блока управления и персонального компьютера (ПК) со специализированным программным обеспечением Технокоорд – «Резьба».

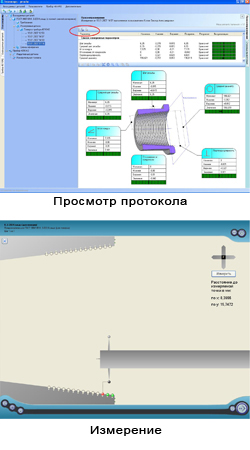

Измеренные данные представляется в цифровой форме на экране компьютера с возможностью сохранения в базе данных компьютера и распечатки текстовых и графических протоколов.
Дополнительное оснащение прибора специализированной электро-контактной головкой, позволяет проводить измерение половины угла профиля резьбовых калибров (пробок и колец), с треугольным и трапецеидальным профилем. Управление прибором, перемещение узлов осуществляет оператор, съём измерительной информации, расчёты, оформление протоколов автоматизировны за счёт использования специального программного обеспечения.
Прибор успешно прошел испытания и имеет сертификат Федерального агентства по техническому регулированию и метрологии об утверждении типа средств измерений.

Ocновные технические характеристики:
