Оптико-электронная измерительная система НИИК-890 «ОптИС»

Назначение: Система может быть использована как самостоятельное средство измерения, так и в качестве дополнительного модуля при модернизации различного измерительного оборудования (микроскопы, координатные измерительные машины (в т.ч. НИИК-701), приборы для размерной настройки режущего инструмента вне станка, навесная система для настройки и диагностики состояния режущего инструмента на станке с числовым программным управлением).

Состав системы и краткие технические характеристики базовый вариант):

• Цифровая видеокамера – VEC-535 (5,17 Мп), VEC-335 (3,35 Мп), Sony (1,23 Мп), Olympus, Carl Zeiss;

• Линейные энкодеры Renishaw – дискретность до 0,05 мкм;

• Электронный модуль – НИИК-801;

• Программное обеспечение – ТЕХНОкоорд™.

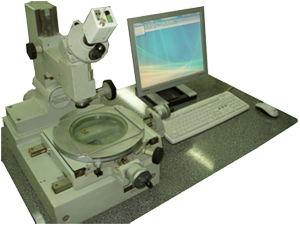

Разработаны варианты модернизации инструментальных микроскопов: НИИК- 890-01 (модернизация микроскопов УИМ-21, УИМ-23, ДИП-3, ДИП-6) и НИИК- 890-02 (модернизация микроскопов Carl Zeiss).

Модернизация НИИК-890-01 включает в себя следующие этапы:

1. Замена старой отсчетной системы (оптических шкал, дифракционных решеток, датчиков ПЛП, ПИЛП) на прецизионные линейные энкодеры фирмы «RENISHAW» или других производителей по желанию Заказчика.

2. Установка нового микропроцессорного электронного блока.

3. Установка цифровой видеокамеры.

4. Установка персонального компьютера с программным обеспечением ТЕХНОкоорд™.

5. Установка приводов и контроллера для автоматизации цикла измерения (опция).

6. Калибровка микроскопа для уменьшения влияния на точность измерения систематических погрешностей с использованием лазерного интерферометра Renishaw.

7. Обучение и подготовка персонала к работе.

8. Адаптация базы данных к номенклатуре Заказчика.

Модернизация НИИК-890-02:

Возможны различные версии модернизации: CZ.М.01, CZ.М.02, CZ.М.03, CZ.М.04, CZ.М.05, включающие в себя (в зависимости от номера версии) следующие этапы:

1. установку цифровой видеокамеры на окуляр микроскопа;

2. комплектацию рабочего места оператора-контролёра персональным компьютером;

3. комплектацию ПК программным обеспечение позволяющим выводить изображение с видеокамеры на экран монитора ПК;

4. по желанию Заказчика программное обеспечение может содержать модуль создания и хранения протоколов (по образцу Заказчика) проведённых измерений;

5. программное обеспечение - модуль определения угловой координаты поворота юстировочной сетки на изображении, с выводом значения угла на экран ПК;

6. установку линейных энкодеров Renishaw на каждую ось перемещения, с электронной платой для вывода показаний о перемещении на экран ПК;

7. установку кругового энкодера Renishaw на поворотный, предметный столик, с электронной платой для вывода показаний на экран ПК;

8. установку универсального программного обеспечения ТЕХНОкоорд™.
