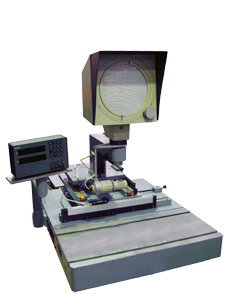

Прибор для предварительной настройки режущего
инструмента для токарных станков с ЧПУ НИИК-2028Т
Тип: НИИК-2028Т (новое исполнение,
аналогичное 2026). Уменьшен вес прибора и его габаритные
размеры. На станине установлена инструментальная бабка для
настройки инструментальных комплектов различных исполнений.) и
НИИК-2028ТК (НИИК- 2028Т, укомплектованный оптико-электронной
системой НИИК-890 «ОптИС» и компьютером с программным
обеспечением ТЕХНОкоорд™).
Назначение: Для предварительной настройки режущего
инструмента - в инструментальных блоках станков токарной группы
с ЧПУ по заданным размерам в двух горизонтальных координатах.
|
Краткие технические характеристики:
|
|
Рабочее перемещение кареток, мм:
|
|
- продольное |
300 |
|
- поперечное |
200 |
|
Увеличение проектора |
крат-30
|
|
Погрешность установки проектора в
двух координатах, мм
|
|
- поперечной |
0,02 |
|
- продольной |
0,025 |
|
Расстояние от режущей кромки
инструмента до оправы объектива проектора, мм
|
90±2 |
|
Расстояние от базовой плоскости
основания до режущей кромки инструмента, мм
|
200±2 |
|
