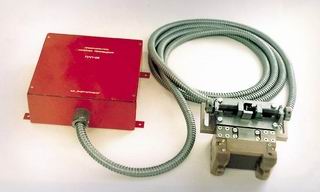

Преобразователи линейных перемещений ПЛП-09.3

Используется для измерения разности расширений ротораи цилиндра. Преобразователь имеет три входа - три выхода "Сдвиг" и выход "Зазор". Сигнал на выходе "Зазор" пропорционален величине зазора между обращенной к пояску рабочей гранью датчика и поверхностью пояска, сигналы в каналах "Сдвиг" находятся в линейной зависимости от перемещения пояска в осевом направлении. Для измерения (расчета) ОРР в приборах используется разность сигналов в двух каналах "Сдвиг" с коррекцией по сигналу в канале "Зазор". Суммарный диапазон преобразования перемещения измерительного пояска от 20 мм до 50 мм. "0" отсчета в диапазоне измерения устанавливается во вторичном прибору в зависимости от величины "положительных" и "отрицательных" перемещений. Например: диапазон (-25,0)...0...(+25,0).
Конструкция блока датчиков выбирается в зависимости от типа турбины.
