Прибор ИКР-1 (Автоматизированная установка для подбора внутренних колец подшипника перед запрессовкой на шейку оси колесной пары УПК-01)

Автоматизированная установка УПК-01 предназначена для подбора внутренних колец подшипников перед запрессовкой на шейку оси колесной пары согласно методике, изложенной в “Инструктивных указаниях по эксплуатации и ремонту вагонных букс с роликовыми подшипниками 3-ЦВРК” от 01.04.2001, измерения (контроля) размеров шейки оси и внутренних колец подшипников. Вращение кольца – автоматическое.

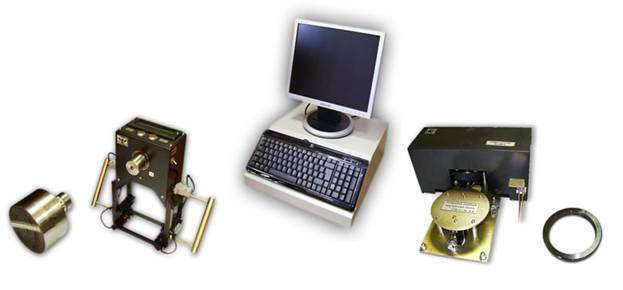

• Комплект поставки ………пульт управления, монитор, измеритель диаметра шейки оси, измеритель колец, установочное кольцо, установочная пробка
• Номинальный контролируемый размер, мм .................... 130
• Основная погрешность установки, мкм, не более ………........2,5
• Метод работы: автоматизированное определение параметров шейки оси и внутреннего кольца согласно методике 3-ЦВРК с отображением результатов на экране индикатора измерительного устройства «Призма» и передача информации в пульт управления через специальный разъем
• Тип индикатора измерительного устройства «Призма»…………………………РС-16-02
• Время непрерывной работы измерительного устройства «Призма», ч, не менее ………3
• Измерительное устройство «Призма» выполнено в виде автономного блока и позволяет производить измерение диаметра шейки оси колесной пары, находящейся в любом месте производственного помещения
• Тип аккумулятора измерительного устройства «Призма» никель-металлогидридные напряжением, В..8,4…9
• Объем памяти измерительного устройства «Призма», колесных пар..40
• Габаритные размеры, мм, не более
  • Пульта управления ………………………………… 700х500х250
  • Измерительного устройства «Призма»…………………300х120х250
  • Монитора …………………………………… (стандартный 14” или 15”)
• Масса, кг, не более
  • Пульта управления............................ 11
  • Измерительного устройства «Призма»……………………… 5
  • Монитора………………………(стандартный 14” или 15”)
• Количество обслуживающего персонала чел. .....................1

Сертификат об утверждении типа средства измерений RU.C.27.004.A № 22849

Зарегистрирована в отраслевом Реестре средств измерений, допущенных к применению на ЖД транспорте в разделе «Средства измерений, применяемые в вагонном хозяйстве под № МТ 095.2004».
